概述
SG型管道泵是为增压输送,解决管道压力过低而研制的新颖泵,比目前应用卧式离心泵具有很大的优越性。由于采用先进机械密封,电机主轴直接安装叶轮,故有效率高,耗电省,结构紧凑,体积小,重量轻,装修方便等特点,并可根据扬程与流量需要并串联使用。
1. 适用于高层建筑增压送水,园林喷灌,冷却塔上水,远距离输水,空调,制冷冲洗,浴室等冷暖水循环加压。使用温度80℃以下。
2. SGR型热水管道泵适用于采暖,锅炉等行业的高温热水增压循环。使用温度150℃以下。
3. SGP型不锈钢管道泵适用于输送食品,制药,造酒。化工等行业的工艺流程中腐蚀介质,使用温度100℃以下。
4. SGB系列防爆管道泵适用于输送无腐蚀液体,有甲烷或煤矿井下固定设备I类及工厂IIA,IIB级,温度组别为T1,T2,T3,T4组存在爆炸性混合物的其它工业场所。使用温度80℃以下。
5. SGPB系列耐腐防爆管道泵适用于输送化工,制药,石油,食品,国防等工业腐蚀液体,有甲烷或煤矿井下固定设备I类及工厂IIA,IIB级,温度组别为T1,T2,T3,T4组存在爆炸性混合物的其它工业场所。使用温度140℃以下.
使用范围
流量范围:1.5~1200m3/h
扬程范围:5~125m
系统高工作压力:≤1.6Mpa
介质温度:-15℃~+140℃
环境温度:≤+40℃
用途
管道增压泵要适用于高层建筑,园林喷灌,管道增压,冷热水循环,易燃易爆液体与腐蚀性液体输送及各种锅炉,供水、暖通、化工、石油管道设备配套。
(1) 管道增压泵(冷水)适用于高层建筑增压送水,园林喷灌、冷却塔上水、远距离输水、制冷冲洗、浴室等冷暖流水循环加压。使用温度80℃以下。
(2) SGR热水增压泵适用于暖房、锅炉等行业的高温热水增压循环。使用温度140℃以下。
(3) SGP立式化工增压泵是输送腐蚀介质的不锈钢管道泵,适用于食品、制药、酿造、化工等行业的工艺流程中使用。使用温度100℃以下。
(4) SGB防爆管道增压泵适用于石油、化学液体无腐蚀性易燃易爆液体输送。使用温度80℃以下。
(5) SGPB防腐防爆管道泵适用于化工、化学液体等带腐蚀性易燃易爆液体输送。使用温度140℃以下。

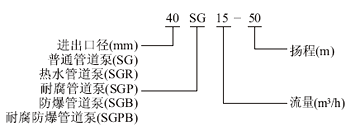

型号意义
使用条件
1、进口管水压不大于3公斤/厘米2。
2、水质为清水,不应有纤维或固体颗粒,对热水应为软水。
3、介质温度:冷水不低于0℃。
4、周围环境温度不超过±45℃。
5、电源电压为380V,部分为220V。
注意:选用时按使用介质的情况选择相应型号;对于特殊介质,订货时应特别注明,以便厂家帮助选择或特殊加工。
性能参数
型号 |
口径
(mm) |
流量
(m 3 /h) |
扬程
(m) |
电机功率
(Kw) |
电压
(V) |
转速
(r/min) |
15SG0.6-5 |
15 |
0.6 |
5 |
0.04 |
220 |
2800 |
15SG1.8-10 |
15 |
1.8 |
10 |
0.12 |
220 |
2800 |
20SG2-8 |
20 |
2 |
8 |
0.12 |
220 |
2800 |
20SG3-14 |
20 |
3 |
14 |
0.25 |
220 |
2800 |
20SG3-30 |
20 |
3 |
30 |
0.75 |
220 |
2800 |
25SG2.5-15 |
25 |
2.5 |
15 |
0.25 |
220 |
2800 |
25SG4-20 |
25 |
4 |
20 |
0.75 |
220 |
2800 |
25SG3-30 |
25 |
3 |
30 |
0.75 |
220 |
2800 |
32SG5-20 |
32 |
5 |
20 |
0.75 |
220 |
2800 |
40SG5-8 |
40 |
5 |
8 |
0.25 |
220 |
2800 |
40SG6-20 |
40 |
6 |
20 |
0.75 |
220 |
2800 |
50SG10-7.5 |
50 |
10 |
7.5 |
0.75 |
220 |
2800 |
50SG10-15 |
50 |
10 |
15 |
0.75 |
220 |
2800 |
25SG4-20 |
25 |
4 |
20 |
0.75 |
380 |
2800 |
25SG3-30 |
25 |
3 |
30 |
0.75 |
380 |
2800 |
25SG6.5-30 |
25 |
6.5 |
30 |
1.5 |
380 |
2800 |
25SG10-50 |
25 |
10 |
50 |
4 |
380 |
2800 |
32SG5-20 |
32 |
5 |
20 |
0.75 |
380 |
2800 |
32SG8-30 |
32 |
8 |
30 |
1.5 |
380 |
2800 |
32SG15-40 |
32 |
15 |
40 |
4 |
380 |
2800 |
32SG12-50 |
32 |
12 |
50 |
4 |
380 |
2800 |
32SG14-80 |
32 |
14 |
80 |
7.5 |
380 |
2800 |
40SG6-20 |
40 |
6 |
20 |
0.75 |
380 |
2800 |
40SG9-30 |
40 |
9 |
30 |
1.5 |
380 |
2800 |
40SG18-40 |
40 |
18 |
40 |
4 |
380 |
2800 |
40SG15-50 |
40 |
15 |
50 |
4 |
380 |
2800 |
40SG18-65 |
40 |
18 |
65 |
7.5 |
380 |
2800 |
40SG15-80 |
40 |
15 |
80 |
7.5 |
380 |
2800 |
50SG10-7.5 |
50 |
10 |
7.5 |
0.75 |
380 |
2800 |
50SG10-15 |
50 |
10 |
15 |
0.75 |
380 |
2800 |
50SG12-25 |
50 |
12 |
25 |
1.5 |
380 |
2800 |
50SG15-30 |
50 |
15 |
30 |
2.2 |
380 |
2800 |
50SG18-40 |
50 |
18 |
40 |
4 |
380 |
2800 |
50SG16-50 |
50 |
16 |
50 |
4 |
380 |
2800 |
50SG20-65 |
50 |
20 |
65 |
7.5 |
380 |
2800 |
50SG25-80 |
50 |
25 |
80 |
15 |
380 |
2800 |
50SG30-100 |
50 |
30 |
100 |
22 |
380 |
2800 |
65SG30-15 |
65 |
30 |
15 |
2.2 |
380 |
2800 |
65SG30-27 |
65 |
30 |
27 |
4 |
380 |
2800 |
65SG40-40 |
65 |
40 |
40 |
7.5 |
380 |
2800 |
65SG30-50 |
65 |
30 |
50 |
7.5 |
380 |
2800 |
65SG50-65 |
65 |
50 |
65 |
15 |
380 |
2800 |
65SG40-80 |
65 |
40 |
80 |
18.5 |
380 |
2800 |
65SG45-100 |
64 |
45 |
100 |
22 |
380 |
2800 |
80SG35-20 |
80 |
35 |
20 |
4 |
380 |
2800 |
80SG50-30 |
80 |
50 |
30 |
7.5 |
380 |
2800 |
80SG70-40 |
80 |
70 |
40 |
15 |
380 |
2800 |
80SG60-50 |
80 |
60 |
50 |
15 |
380 |
2800 |
80SG80-65 |
80 |
80 |
65 |
22 |
380 |
2800 |
80SG70-80 |
80 |
70 |
80 |
22 |
380 |
2800 |
80SG55-100 |
80 |
55 |
100 |
30 |
380 |
2800 |
100SG40-18 |
100 |
40 |
18 |
4 |
380 |
2800 |
100SG50-30 |
100 |
50 |
30 |
7.5 |
380 |
2800 |
100SG70-40 |
100 |
70 |
40 |
15 |
380 |
2800 |
100SG60-50 |
100 |
60 |
50 |
15 |
380 |
2800 |
100SG80-65 |
100 |
80 |
65 |
22 |
380 |
2800 |
100SG75-78 |
100 |
75 |
78 |
22 |
380 |
2800 |
100SG100-60 |
100 |
100 |
60 |
30 |
380 |
2800 |
一、①产品名称与型号②口径③扬程(m)④电机功率(KW)⑥转速(r/min)⑦电压〔V〕⑧吸程(m)⑨是否带附件。以便我们的为您正确选型。
二、若已经由设计单位选定我公司的产品型号,请按产品名称与型号直接向我公司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的技术专家为您审核把关。
