概述
公司新研制开发的新型DBY型电动隔膜泵，采用BLY系列摆线针轮减速机传动动力，替代传统的涡轮涡杆减速机。同时，由于近年来隔膜材质取得了突破性的进展，使该系列电动隔膜泵可更广泛地取代部分离心泵、螺杆泵、潜水泵、泥浆泵和杂质泵，应用于石油、化工、冶金、陶瓷等行业。
特点
1、结构紧凑、体积小、重量轻、装拆方便；
2、传动效率高；
3、运转平稳、噪音低；
4、使用寿命长；
5、可无泄漏输送介质；
6、可承受空载运行；
7、不需灌引水，能自吸；
8、通过性能好，大颗粒杂质、泥浆等均可毫不费力地通过；
9、由于隔膜将被输送介质和传动机械件分开，所以介质绝对不会向外泄漏。且泵本身无轴封，使用寿命大大延长。根据不同介质，隔膜分为氯丁橡胶、氟橡胶、丁晴橡胶等，可以满足不同用户的要求。
主要用途
1. 各种剧毒、易燃、易挥发液体。
2. 各种强酸、强碱、强腐蚀液体。
3. 可输送较高温度的介质150℃。
4. 作为各种压滤机前级送压装置。
5. 热水回收及循环。
6. 油罐车、油库、油品装卸。
7. 泵吸泡菜果酱、土豆泥、巧克力等。
8. 泵吸油漆、树胶、颜料粘合剂。
9. 各种瓷器釉浆水泥灌浆灰浆泥浆。
10. 各种橡胶浆乳胶、有机溶剂、填料。
11. 用泵为油轮驳船清仓吸取仓内污水及剩油。
12. 啤酒花及发酵粉稀浆、糖浆、糖密。
13. 泵吸矿井、坑道、隧道、下水道中污水、沉淀物。
14. 各种特殊介质的吸送。

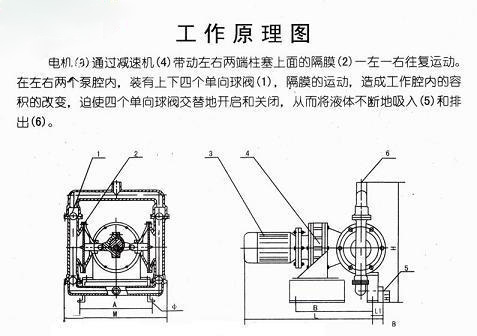

原理图
性能参数
|
型 号
|
流量
（m3/h）
|
扬程
（m）
|
吸程
（m）
|
大允许通
过颗粒直径
（mm）
|
使用温度℃
|
转速
（r/min）
|
电机功率
（KW）
|
|
铸铁
|
不锈钢
|
|
DBY-10
|
0.5
|
30
|
7
|
1
|
90
|
150
|
1450
|
0.37
|
|
DBY-15
|
0.75
|
30
|
7
|
1
|
90
|
150
|
1450
|
0.5
|
|
DBY-25
|
3.5
|
30
|
7
|
2.5
|
90
|
150
|
1450
|
1.5
|
|
DBY-40
|
4.5
|
30
|
7
|
2.5
|
90
|
150
|
1450
|
1.5
|
|
DBY-50
|
6.5
|
30
|
7
|
3
|
90
|
150
|
1450
|
2.2
|
|
DBY-65
|
8
|
30
|
7
|
4.5
|
90
|
150
|
1450
|
2.2
|
|
DBY-80
|
16
|
30
|
7
|
8
|
90
|
150
|
1450
|
4
|
|
DBY-100
|
20
|
30
|
7
|
8
|
90
|
150
|
1450
|
4
|
注意事项
一、正确选用隔膜
本隔膜泵的主要部件是隔膜.正确选用隔膜可以达到事半功倍的目的，用户订货时须注明输送介质的性质，以便出厂时配备不同隔膜，一般隔膜有下列几种：
1.丁晴隔膜；主要用于耐油场合。
2.氯丁橡胶5031#本单位特制，主要用于耐丙酮及各种酸类、碱类。
3.氟橡胶6021#本单位特制，主要用于高温150℃：，耐甲笨耐腐蚀。但价格比其它隔膜高。
4.食品橡胶，专用于食品饮料的输送。
二、注意事项
1.不锈钢电动隔膜泵出口严禁安装阀门，如必需装阀门；要在出口安装安全阀门，工作压力不得超过4公斤，以免造成损失。
2.应及时加油，保持润滑系统正常运转。
3.不锈钢电动隔膜泵在使用中环境温度应小于40℃、电机温度不得超过75℃。
4.被输送的介质及其温度应在泵材允许范围内。
5.对于输送液体为易沉淀结晶的介质时，使用后应及时清洗排净电动隔膜泵内积物，以免再开时损坏。

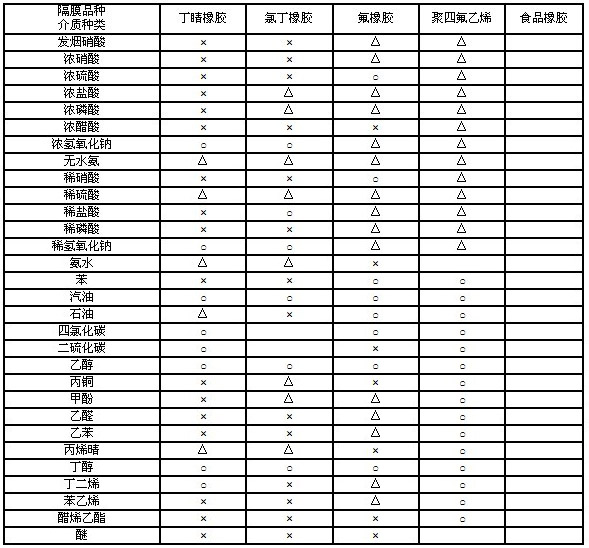

几种隔膜材料特性:
订货须知
一、①产品名称与型号②口径③扬程（m）④电机功率（KW）⑥转速（r/min）⑦电压〔V〕⑧吸程（m）⑨是否带附件。以便我们的为您正确选型。
二、若已经由设计单位选定我公司的产品型号，请按产品名称与型号直接向我公司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的技术专家为您审核把关。
