概述

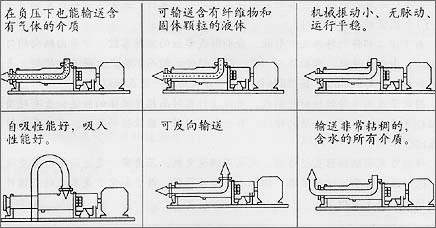

单螺杆泵在发达国家已广泛使用，由于其优良的性能，近年来在国内的应用范围也在迅速扩大。它的大特点是对介质的适应性强、流量平稳、压力脉动小、自吸能力高，这是其它任何泵种所不能替代的。生产的单螺杆泵及国内同行业的产品，作了分析与研究，博取众长，对自已的产进行不断的改革创新。目前我单位的产品已自成一体系，压力为0.4∽1.2MPa,可满足广大用户对单螺杆泵的不同需求。我单位生产的泵，质量可靠，实行三包，价格也相对较低，同时确保备件的正常供应。本单位热忱为广大用户服务，接受用户对特殊要求单螺杆泵的设计和制造任务。

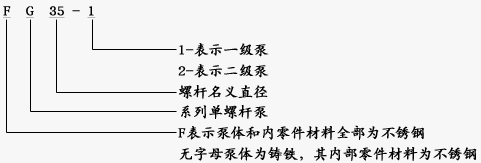

型号意义
使用范围
一般来说单螺杆泵可作为一种通用泵。运行速度可高可低,泵的出口额定压力可随泵的级数增加而增加,每增加一级,压力就增加0.6MPa,所以使用范围极广:环境保护、船舶工业、石油工业、医药、日化、酿造业、建筑工业、采矿工业、化学工业、印刷、造纸工业。

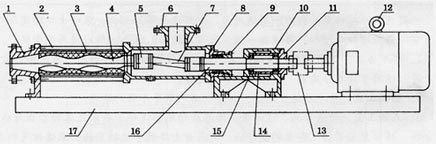

结构说明
|
1 |
出料腔 |
5 |
万向节总成 |
9 |
填料压盖 |
13 |
连轴器 |
|
2 |
拉杆 |
6 |
吸入管 |
10 |
轴承座 |
14 |
轴套 |
|
3 |
螺杆套 |
7 |
连节轴 |
11 |
轴承盖 |
15 |
轴承 |
|
4 |
螺杆轴 |
8 |
填料压盖 |
12 |
电动机 |
16 |
传动轴 |
|
|
|
|
|
|
|
17 |
底座 |
性能参数
|
型 号 |
转速
r/min |
流量
m3/h |
压力
Mpa |
电机
kw |
扬程
m |
进口
mm |
出口
mm |
|
G20-1 |
960 |
0.8 |
0.6 |
0.75 |
60 |
Dy25 |
Dy25 |
|
G25-1 |
960 |
2 |
0.6 |
1.5 |
60 |
Dy32 |
Dy25 |
|
G25-2 |
960 |
2 |
1.2 |
2.2 |
120 |
Dy32 |
Dy25 |
|
G30-1 |
960 |
5 |
0.6 |
2.2 |
60 |
Dy50 |
Dy40 |
|
G30-2 |
960 |
5 |
1.2 |
3 |
120 |
Dy50 |
Dy40 |
|
G35-1 |
960 |
8 |
0.6 |
3 |
60 |
Dy65 |
Dy50 |
|
G35-2 |
960 |
8 |
1.2 |
4 |
120 |
Dy65 |
Dy50 |
|
G40-1 |
960 |
12 |
0.6 |
4 |
60 |
Dy80 |
Dy65 |
|
G40-2 |
960 |
12 |
1.2 |
5.5 |
120 |
Dy80 |
Dy65 |
|
G50-1 |
960 |
20 |
0.6 |
5.5 |
60 |
Dy100 |
Dy80 |
|
G50-2 |
960 |
20 |
1.2 |
7.5 |
120 |
Dy100 |
Dy80 |
|
G60-1 |
960 |
30 |
0.6 |
11 |
60 |
Dy125 |
Dy100 |
|
G60-2 |
960 |
30 |
1.2 |
15 |
120 |
Dy125 |
Dy100 |
|
G70-1 |
720 |
45 |
0.6 |
11 |
60 |
Dy150 |
Dy125 |
|
G70-2 |
720 |
45 |
1.2 |
18.5 |
120 |
Dy150 |
Dy125 |
|
G85-1 |
720 |
65 |
0.6 |
15 |
60 |
Dy150 |
Dy150 |
|
G105-1 |
500 |
100 |
0.6 |
22 |
60 |
Dy200 |
Dy200 |
|
G135-1 |
400 |
150 |
0.6 |
37 |
60 |
Dy200 |
Dy250 |
