NL污水泥浆泵
NL污水泥浆泵是单级单吸立式离心泵,主要部件有蜗壳、叶轮、泵座、泵壳、支撑筒、电机座、电动机等组成。蜗壳、泵座、电机座、叶轮螺母是生铁铸造、耐腐蚀性较好,加工工艺方便。叶轮为三片单园弦弯叶,选用半封闭叶轮,并采用可锻铸铁、所以强度高,耐腐蚀;加工方便,通过性好,效率高。为了减轻重量和减少车削量、泵轴是优质碳素钢冷拉园钢制造。
概述
NL污水泥浆泵是单级单吸立式离心泵,主要部件有蜗壳、叶轮、泵座、泵壳、支撑筒、电机座、电动机等组成。蜗壳、泵座、电机座、叶轮螺母是生铁铸造、耐腐蚀性较好,加工工艺方便。叶轮为三片单园弦弯叶,选用半封闭叶轮,并采用可锻铸铁、所以强度高,耐腐蚀;加工方便,通过性好,效率高。为了减轻重量和减少车削量、泵轴是优质碳素钢冷拉园钢制造。 泥浆泵座中装有四只骨架油封和轴套,防止轴磨损,延长轴的使用寿命。本 泥浆泵可垂直或倾斜使用,占地面积小,蜗壳需埋在工作介质中工作,容易启动,不需引水,旋转方向应从电机尾部看是顺时针方向工作。总机长度备有各种规格,以便使用单位根据用途因地制宜地选用。
主要用途
①NL型泥浆泵，使用于矿山、造纸、印染、环保、石墨、云母、黄金、陶瓷、炼油、石油、化工、农场、盐场、碘场、染化、酿酒、食品、化肥、焦化选厂、建筑、大理石厂、金矿、泥浆、流沙、泥塘、污塘、污浊液送吸浓浆稠液、装料及悬浮物质的污水作业，也可作煤矿排水及含有泥块的流体。
②泥浆泵若与高压水泵，水枪配合，组成水力机械化土方工程机组，就可用作于土地平整，河道与池塘的疏浚、凿开等小型水利工程的挖方与输方，以及城市的防空工程，以下工程。
③养鱼用作带水清塘、鱼池增氧等。

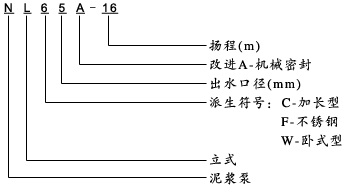

型号意义
性能参数
|
型 号 |
转速n
(r/min) |
流量Q
(m3/h) |
扬程H
(m) |
效率η
(%) |
电机功率
(Kw) |
NL50-8
NL50A-8 |
1430 |
20-30 |
8-9 |
42 |
1.5 |
NL50-12
NL50A-12 |
1430 |
25-38 |
12-14 |
41 |
3 |
NL65-16
NL65A-16 |
1430 |
50-60 |
15-18 |
42 |
5.5 |
NL76-9
NL76A-9 |
1430 |
50-70 |
9-10 |
59 |
3 |
NL80-12
NL80A-12 |
1430 |
80-120 |
11-13 |
56 |
7.5 |
NL100-16
NL100A-16 |
1430 |
80-100 |
15-17 |
61 |
15 |
NL150-12
NL150A-12 |
1430 |
100-150 |
11-13 |
66 |
18.5 |
NL150-16
NL150A-16 |
1430 |
120-180 |
15-20 |
65 |
22 |

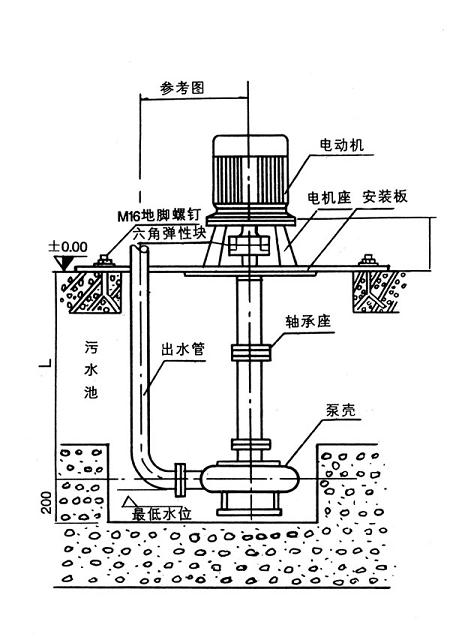

结构图
