FY系列液下泵
FY系列液下泵是本单位在传统耐腐蚀液下泵基础上,经改进设计而生产;该泵取消了其他液下泵普遍采用的机械密封和选用了独特结构的叶轮,使泵无泄漏、寿命特长,从而广泛应用于石油、化工、制药、造纸、冶金、污水处理等行业。
产品概述
FY系列液下泵是本单位在传统耐腐蚀液下泵基础上,经改进设计而生产的新型泵;该泵取消了其他液下泵普遍采用的机械密封和选用了独特结构的叶轮,无泄漏、寿命特长,从而广泛应用于石油、化工、制药、造纸、冶金、污水处理等行业。
特点
1、泵为立式液下泵,外形美观,直接安装在被输送介质的储存器上,无额外占地面积,从而降低了基建投入。
2、取消了机械密封,解决了其他液下泵因机械密封容易磨损而须经常维修的烦恼,节约了泵的运行成本,提高了工作效率。
3、采用了独特的记心式双平衡叶轮,供输送了不含固体颗粒等清洁的介质,振动噪音特低,效率高;采用开式双平衡叶轮,供输送不清洁带有固体颗粒及短纤维的液体,运行平稳、不堵塞。

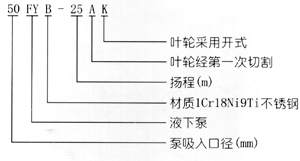

型号意义
性能参数表
型号 |
出口 直径 mm |
流量 |
扬程 m |
转速 r/min |
功率(KW) | ||
m3/h | L/S |
轴 功率 |
电机 功率 |
||||
25FT-16 | 25 | 3.6 | 1 | 16 | 2900 | 0.713 | 1.5 |
25FY-16A | 25 | 3.27 | 0.91 | 13 | 2900 | 0.713 | 1.5 |
25FY-25 | 25 | 3.6 | 1 | 15 | 2900 | 1.16 | 2.2 |
25FY-25A | 25 | 3.27 | 0.91 | 20 | 2900 | 1.16 | 2.2 |
25FY-41 | 25 | 3.6 | 1 | 41 | 2900 | 2.51 | 4 |
25FY-41A | 25 | 3.27 | 0.91 | 33 | 2900 | 2.51 | 3 |
40FY-16 | 32 | 7.2 | 2 | 16 | 2900 | 0.78 | 2.2 |
40FY-16A | 32 | 6.55 | 1.82 | 13 | 2900 | 0.78 | 1.5 |
40FY-26 | 32 | 7.2 | 2 | 26 | 2900 | 1.45 | 3 |
40FY-26A | 32 | 6.55 | 1.82 | 21 | 2900 | 1.45 | 3 |
40FY-40 | 32 | 7.2 | 2 | 40 | 2900 | 2.53 | 5.5 |
40FY-40A | 32 | 6.55 | 1.82 | 32 | 2900 | 2.53 | 5.5 |
50FY-16 | 40 | 14.4 | 4 | 16 | 2900 | 1.18 | 3 |
50FY-16A | 40 | 13.1 | 3.64 | 13 | 2900 | 1.18 | 3 |
50FY-25 | 40 | 14.4 | 4 | 25 | 2900 | 1.96 | 4 |
50FY-25A | 40 | 13.1 | 3.64 | 20 | 2900 | 1.96 | 3 |
50FY-40 | 40 | 14.1 | 4 | 40 | 2900 | 3.73 | 7.5 |
50FY-40A | 40 | 13.1 | 3.64 | 33 | 2900 | 3.73 | 5.5 |
65FY-16 | 50 | 28.8 | 8 | 16 | 2900 | 2.16 | 4 |
65FY-16A | 50 | 26.2 | 7.28 | 13 | 2900 | 2.16 | 3 |
65FY-25 | 50 | 28.8 | 8 | 25 | 2900 | 3.56 | 5.5 |
65FY-25A | 50 | 26.2 | 7.28 | 21 | 2900 | 3.56 | 5.5 |
65FY-40 | 50 | 28.8 | 8 | 40 | 2900 | 6.04 | 11 |
65FY-40A | 50 | 26.2 | 7.28 | 33 | 2900 | 6.04 | 11 |
80FY-15 | 65 | 54 | 15 | 15 | 2900 | 3.34 | 7.5 |
80FY-15A | 65 | 49.1 | 13.65 | 12 | 2900 | 3.34 | 7.5 |
80FY-24 | 65 | 54 | 15 | 24 | 2900 | 5.43 | 11 |
80FY-24A | 65 | 49.1 | 13.65 | 20 | 2900 | 5.43 | 11 |
80FY-38 | 65 | 54 | 15 | 38 | 2900 | 9.64 | 18.5 |
80FY-38A | 65 | 49.1 | 13.65 | 31 | 2900 | 9.64 | 15 |
100FY-23 | 80 | 100.8 | 28 | 23 | 2900 | 9.25 | 18.5 |
100FY-23A | 80 | 91.8 | 25.5 | 18 | 2900 | 9.25 | 15 |
100FY-37 | 80 | 100.8 | 28 | 37 | 2900 | 14.73 | 22 |
100FY-37A | 80 | 91.8 | 25.5 | 31 | 2900 | 14.73 | 22 |
泵型号 Model |
叶轮 形式Impeller type |
泵额定转速n=2900r/min speed |
|||||||
流量Q M3/h capacity |
扬程H m head |
相对密度<1.0 relative density<1.0 |
相对密度<1.35 relative density<1.35 |
相对密度<1.86 relative density<1.86 |
|||||
功率Power |
电机型号 Motor model |
功率Power |
电机型号 Motor model |
功率Power |
电机型号 Motor model |
||||
kw | kw | kw | |||||||
25FY-20 | 3.2 | 20 | 1.1 | Y802-2 | 1.5 | Y90S-2 | 2.2 | Y90L-2 | |
A | 2.8 | 16 | |||||||
25FY-32 | 2.8 | 32 | 3 | Y100L-2 | 3 | Y100L-2 | 4 | Y112M-2 | |
A | 2.8 | 26 | |||||||
25FY-50 | 3.2 | 50 | 5.5 | Y132S1-2 | 7.5 | Y132S2-2 | 11 | Y160M1-2 | |
A | 2.8 | 41 | |||||||
25FY-80 | 3.2 | 80 | 7.5 | Y132S2-2 | 11 | Y160M1-2 | 15 | Y160M2-2 | |
A | 3 | 70 | 5.5 | Y132S1-2 | 7.5 | Y132S2-2 | 11 | Y160M1-2 | |
B | 2.8 | 62 | 4 | Y112M-2 | 5.5 | Y132S1-2 | 11 | ||
40FY-20 | 6.3 | 20 | 1.5 | Y90S-2 | 2.2 | Y90L-2 | 3 | Y100L-2 | |
A | 5.5 | 16 | |||||||
40FY-32 | 6.3 | 32 | 3 | Y100L-2 | 3 | Y100L-2 | 4 | Y112M-2 | |
A | 5.5 | 26 | |||||||
40FY-50 | 6.3 | 50 | 5.5 | Y132S1-2 | 7.5 | Y132S-2 | 11 | Y160M1-2 | |
A | 5.5 | 41 | |||||||
40FY-80 | 6.3 | 80 | 7.5 | Y132S2-2 | 11 | Y160M1-2 | 15 | Y160M2-2 | |
A | 5.9 | 70 | 5.5 | Y132S1-2 | 7.5 | Y132S2-2 | 11 | Y160M1-2 | |
B | 5.6 | 62 | |||||||
50FY-20 | 12.5 | 20 | 1.5 | Y90S-2 | 2.2 | Y90L-2 | 3 | Y100L-2 | |
A | 11.3 | 16.4 | |||||||
50FY-32 | 12.5 | 32 | 3 | Y100L-2 | 4 | Y112M-2 | 5.5 | Y132S1-2 | |
A | 11.3 | 26.4 | 2.2 | Y90L-2 | 3 | Y100L-2 | 4 | Y112M-2 | |
50FY-50 | 12.5 | 50 |
5.5 |
Y132S1-2 | 7.5 | Y132S2-2 | 11 | Y160M1-2 | |
A | 11.3 | 41 | 4 | Y112M-2 | 5.5 | Y132S1-2 | 7.5 | Y132S2-2 | |
50FY-80 | 12.5 | 80 | 11 | Y160M1-2 | 15 | Y160M2-2 | 18.5 | Y160L-2 | |
A | 11.7 | 70 | 11 | Y160M1-2 | 15 | Y160M2-2 | |||
B | 11 | 62 | 7.5 | Y132S2-2 | |||||
65FY-20 | 25 | 20 | 3 | Y100L-2 | 4 | Y112M-2 | 5.5 | Y132S1-2 | |
A | 22.7 | 16.5 | 2.2 | Y90L-2 | 3 | Y100L-2 | 4 | Y112M-2 | |
65FY-32 | 25 | 32 | 5.5 | Y132S1-2 | 5.5 | Y132S1-2 | 7.5 | Y132S2-2 | |
A | 22.7 | 26.5 | 4 | Y112M-2 | 4 | Y112M-2 | 5.5 | Y132S1-2 | |
65FY-50 | A | 25 | 50 | 11 | Y160M1-2 | 11 | Y160M1-2 | 15 | Y160M2-2 |
22.7 | 41 | 7.5 | Y132S2-2 | 7.5 | Y132S2-2 | 11 | Y160M1-2 | ||
65FY-80 | 25 | 80 | 15 | Y160M2-2 | 18.5 | Y160L-2 | 22 | Y180M-2 | |
A | 23.4 | 74.8 | 15 | Y160M2-2 | |||||
B | 22 | 61.8 | 11 | Y160M1-2 | 18.5 | Y160L-2 | |||
80FY-20 | 50 | 20 | 5.5 | Y132S1-2 | 5.5 | Y132S1-2 | 7.5 | Y132S2-2 | |
A | 45.3 | 16.5 | |||||||
80FY-32 | 50 | 32 | 7.5 | Y132S2-2 | 11 | Y160M1-2 | 15 | Y160M2-2 | |
A | 45.4 | 26.4 | 7.5 | Y132S2-2 | 11 | Y160M1-2 | |||
80FY-50 | 50 | 50 | 15 | Y160M2-2 | 15 | Y160M2-2 | 22 | Y180M-2 | |
A | 45.3 | 41 | 11 | Y160M1-2 | 18.5 | Y160L-2 | |||
80FY-80 | A | 50 | 80 | 22 | Y180M-2 | 30 | Y200L1-2 | 45 | Y225M-2 |
46.8 | 70.5 | 18.5 | Y160L-2 | 22 | Y180M-2 | 30 | Y200L1-2 | ||
B | 44 | 62.2 | 15 | Y160M2-2 | |||||
100FY-20 | 100 | 20 | 11 | Y160M1-2 | 11 | Y160M1-2 | 15 | Y160M2-2 | |
A | 91.8 | 16.8 | 7.5 | Y132S2-2 | 11 | Y160M1-2 | |||
100FY-32 | 100 | 32 | 15 | Y160M2-2 | 18.5 | Y160L-2 | 22 | Y180M-2 | |
A | 91 | 26.5 | 11 | Y160M1-2 | 15 | Y160M2-2 | 18.5 | Y160L-2 | |
100FY-50 | 100 | 50 | 22 | Y180M-2 | 30 | Y200L1-2 | 37 | Y200L2-2 | |
A | 91 | 41.5 | 18.5 | Y160L-2 | 22 | Y180M-2 | 30 | Y200L1-2 | |
100FY-80 | 100 | 80 | 45 | Y225L2-2 | 45 | Y225M-2 | 75 | Y280S-2 | |
A | 93.5 | 70 | 37 | Y250L2-2 | 55 | Y250M-2 | |||
B | 87.8 | 61.7 | 30 | Y250L2-2 | 37 | Y250L2-2 | 45 | Y225M-2 | |
100FY-20 | 100 | 20 | 11 | Y160M1-2 | 11 | Y160M1-2 | 15 | Y160M2-2 | |
A | 91.8 | 16.8 | 7.5 | Y132S2-2 | 11 | Y160M1-2 | |||
100FY-32 | 100 | 32 | 15 | Y160M2-2 | 18.5 | Y160L-2 | 22 | Y180M-2 | |
A | 91 | 26.5 | 11 | Y160M1-2 | 15 | Y160M2-2 | 18.5 | Y160L-2 | |
100FY-50 | 100 | 50 | 22 | Y180M-2 | 30 | Y200L1-2 | 37 | Y200L2-2 | |
A | 91 | 41.5 | 18.5 | Y160L-2 | 22 | Y180M-2 | 30 | Y200L1-2 | |
100FY-80 | 100 | 80 | 45 | Y225L2-2 | 45 | Y225M-2 | 75 | Y280S-2 | |
A | 93.5 | 70 | 37 | Y250L2-2 | 55 | Y250M-2 | |||
B | 87.8 | 61.7 | 30 | Y250L2-2 | 37 | Y250L2-2 | 45 | Y225M-2 |
泵型号 Model |
叶轮形式 Impeller type |
泵额定转速n=1450r/min speed |
|||||||
流量Q M3/h capacity |
扬程H m head |
相对密度<1.0 relative density<1.0 |
相对密度<1.35 relative density<1.35 |
相对密度<1.86 relative density<1.86 |
|||||
功率 Powerkw |
电机型号 Motormodel |
功率 Powerkw |
电机型号 Motormodel |
功率 Powerkw |
电机型号 Motormodel |
||||
25FY-20 | 1.6 | 5 | 0.75 | Y802-4 | 0.75 | Y802-4 | 1.1 | Y90S-4 | |
A | 1.4 | 4 | |||||||
25FY-32 | 1.6 | 8 | 1.1 | Y90S-4 | 1.1 | Y90S-4 | 1.5 | Y90L-4 | |
A | 1.4 | 6.5 | |||||||
25FY-50 | 1.6 | 12.5 | 1.1 | Y90S-4 | 1.5 | Y90L-4 | 2.2 | Y100L1-4 | |
A | 1.4 | 10 | Y90S-4 | ||||||
25FY-80 | 1.6 | 20 | |||||||
A | 1.5 | 17 | |||||||
B | 1.4 | 15 | |||||||
40FY-20 | 3.2 | 5 | 0.75 | Y802-4 | 0.75 | Y802-4 | 1.1 | Y90S-4 | |
A | 2.8 | 4 | |||||||
40FY-32 | 3.2 | 8 | 1.1 | Y90S-4 | 1.1 | Y90S-4 | 1.5 | Y90L-4 | |
A | 2.8 | 6.5 | |||||||
40FY-50 | 3.2 | 12.5 | 1.1 | Y90S-4 | 1.5 | Y90L-4 | 2.2 | Y100L1-4 | |
A | 2.8 | 10 | |||||||
40FY-80 | 3.2 | 20 | 1.5 | Y90L-4 | 2.2 | Y100L1-4 | 3 | Y100L2-4 | |
A | 2.9 | 17 | |||||||
B | 2.8 | 15 | |||||||
50FY-20 | 6.3 | 5 | 0.75 | Y802-4 | 0.75 | Y802-4 | 1.1 | Y90S-4 | |
A | 5.7 | 4.1 | |||||||
A | 5.7 | 6.6 | |||||||
50FY-50 | 6.3 | 12.5 | 1.1 | Y90S-4 | 1.1 | Y90S-4 | 1.5 | Y90L-4 | |
A | 5.7 | 10.3 | 0.75 | Y802-4 | 1.1 | Y90S-4 | |||
50FY-80 | 6.3 | 20 | 1.5 | Y90L-4 | 2.2 | Y80L-4 | 3 | Y100L2-4 | |
A | 5.7 | 17.5 | 2.2 | Y100L1-4 | |||||
B | |||||||||
65FY-20 | 12.5 | 5 | 0.75 | Y802-4 | 0.75 | Y802-4 | 1.1 | Y90S-4 | |
A | 11.3 | 4.1 | 0.75 | 0.75 | Y802-4 | ||||
65FY-32 | 12.5 | 8 | 0.75 | 1.1 | Y90S-4 | ||||
A | 11.3 | 6.6 | 0.75 | ||||||
65FY-50 | A | 12.5 | 12.5 | 1.1 | Y90S-4 | 1.5 | Y90L-4 | 2.2 | Y100L1-4 |
11.3 | 103 | 1.1 | Y90S-4 | 1.1 | Y90S-4 | 1.5 | Y90L-4 | ||
65FY-80 | 12.5 | 20 | 2.2 | Y100L1-4 | 3 | Y100L2-4 | 4 | Y112M-4 | |
A | 11.7 | 17.5 | 2.2 | Y100L1-4 | 3 | Y100L2-4 | |||
B | |||||||||
80FY-20 | 25 | 5 | 0.75 | Y802-4 | 0.75 | Y802-4 | 1.1 | Y90S-4 | |
A | 22.6 | 4.1 | 0.75 | Y802-4 | |||||
80FY-32 | 25 | 8 | 1.5 | Y90L-4 | 1.5 | Y90L-4 | 2.2 | Y100L1-4 | |
A | 22.7 | 6.6 | 1.1 | Y90S-4 | 1.1 | Y90S-4 | 1.5 | Y90L-4 | |
80FY-50 | 25 | 12.5 | 2.2 | Y100L1-4 | 2.2 | Y100L1-4 | 3 | Y100L2-4 | |
A | 22.7 | 10.3 | 1.5 | Y90L-4 | 2.2 | Y100L1-4 | |||
80FY-80 | A | 25 | 20 | 3 | Y100L2-4 | 4 | Y112M-4 | 5.5 | Y132S-4 |
23.4 | 17.6 | 3 | Y100L2-4 | 4 | Y112M-4 | 5.5 | Y132S-4 | ||
B | |||||||||
100FY-32 | 50 | 8 | |||||||
A | 45.5 | 6.6 | 1.5 | Y90L-4 | 2.2 | Y100L1-4 | 3 | Y100L2-4 | |
100FY-50 | 50 | 12.5 | 4 | Y112M-4 | 4 | Y112M-4 | 5.5 | Y132S-4 | |
A | 45.5 | 10.3 | 3 | Y100L2-4 | 3 | Y100L2-4 | 4 | Y112M-4 | |
100FY-80 | 50 | 20 | 5.5 | Y132S-4 | 7.5 | Y132M-4 | 11 | Y160M-4 | |
A | 45.5 | 17.4 | 4 | Y112M-4 | 5.5 | Y132S-4 | 7.5 | Y132M-4 | |
B | 43 | 15 | |||||||
125FY-12.5 | 100 | 12.5 | 5.5 | Y132S-4 | 7.5 | Y132M-4 | 11 | Y160M-4 | |
A | 91 | 10.3 | 5.5 | Y132S-4 | 7.5 | Y132M-4 | |||
125FY-20 | 100 | 20 | 11 | Y160M-4 | |||||
A | 91 | 16.5 | 7.5 | Y132M-4 | 11 | Y160M-4 | 15 | Y160L-4 | |
125FY-32 | 100 | 32 | 18.5 | Y180M-4 | 22 | Y180L-4 | 30 | Y200L-4 | |
A | 91 | 25.5 | 15 | Y160L-4 | 18.5 | Y180M-4 | 30 | Y200L-4 | |
125FY-50 | 100 | 50 | 37 | Y225S-4 | 55 | Y250M-4 | |||
A | 91 | 41 | 30 | Y200L-4 | 30 | Y200L-4 | 45 | Y225M-4 | |
150FY-20 | 200 | 20 | 18.5 | Y180M-4 | 22 | Y180L-4 | 30 | Y200L-4 | |
A | 182 | 16.5 | 15 | Y160L-4 | 18.5 | Y180M-4 | 30 |
Y200L-4 |
订货须知
一、①产品名称与型号②口径③扬程(m)④电机功率(KW)⑤转速(r/min)⑥电压〔V〕⑦吸程(m)⑧是否带附件。以便我们的为您正确选型。
二、若已经由设计单位选定我公司的产品型号,请按产品名称与型号直接向我公司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的技术专家为您审核把关。
