CYZ-A型防爆自吸式离心油泵
概述
该泵适用于石油行业、陆地油库、油罐车的理想产品,并适合于作船用货油泵、舱底泵和压载泵及机器冷却水循环等,分别输送汽油、煤油、柴油、航煤等石油产品和海水、清水,介质温度-20℃~80℃,如输送化工液体可改用耐腐蚀机械密封。
主要特点
1、属自吸式离心泵,它具有结构简单、操作方便、运行平稳、维护容易、效率高、寿命长具有较强的自吸能力等优点。管路中不需底阀,工作前只需保证泵体内储有定量引油即可。用于油轮或输水船舶上时,可兼作扫舱泵,扫舱效果良好。
2、是选用优质材料精制而成,密封采用硬质合金机械密封,经久耐用,吐出管路不需要安装安全阀,吸入管路不需要安装底阀,因此简化了管路系统,又改善了劳动条件。

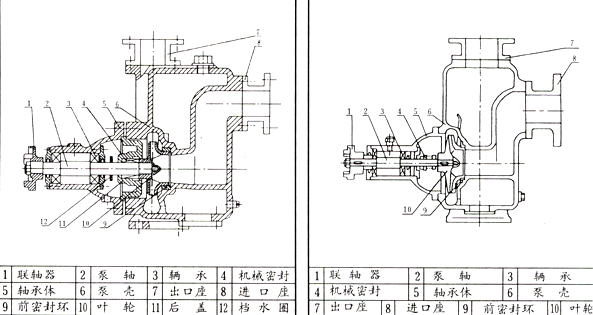

结构简图

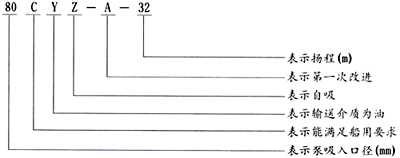

型号意义
性能参数表
型号 |
电机功率 |
转速 |
口径 |
流量 |
扬程 |
自吸高度 |
25CYZ-A-20 |
1.1 |
2900 |
25 |
3.2 |
20 |
6 |
25CYZ-A-20 |
1.5 |
2900 |
25 |
3.2 |
32 |
6 |
32CYZ-A-20 |
3 |
2900 |
32 |
3.2 |
50 |
6 |
40CYZ-A-20 |
1.5 |
2900 |
40 |
6.3 |
20 |
5 |
40CYZ-A-32 |
2.2 |
2900 |
40 |
6.3 |
32 |
5 |
40CYZ-A-40 |
4 |
2900 |
40 |
10 |
40 |
5 |
40CYZ-A-50 |
4 |
2900 |
40 |
6.3 |
50 |
5 |
50CYZ-A-12 |
1.5 |
2900 |
50 |
12.5 |
12 |
5 |
50CYZ-A-20 |
2.2 |
2900 |
50 |
15 |
20 |
5 |
50CYZ-A-30 |
3 |
2900 |
50 |
12.5 |
30 |
5 |
50CYZ-A-35 |
4 |
2900 |
50 |
12.5 |
35 |
5 |
50CYZ-A-40 |
4 |
2900 |
50 |
10 |
40 |
5 |
50CYZ-A-50 |
5.5 |
2900 |
50 |
12.5 |
50 |
5 |
50CYZ-A-60 |
7.5 |
2900 |
50 |
12.5 |
60 |
5 |
50CYZ-A-75 |
11 |
2900 |
50 |
15 |
75 |
5 |
65CYZ-A-15 |
3 |
2900 |
65 |
30 |
15 |
4 |
65CYZ-A-32 |
5.5 |
2900 |
65 |
25 |
32 |
5 |
65CYZ-A-50 |
7.5 |
2900 |
65 |
25 |
50 |
5 |
65CYZ-A-70 |
15 |
2900 |
65 |
25 |
70 |
5 |
80CYZ-A-13 |
3 |
2900 |
80 |
35 |
13 |
3.5 |
80CYZ-A-17 |
4 |
2900 |
80 |
43 |
17 |
3.5 |
80CYZ-A-22 |
5.5 |
2900 |
80 |
40 |
22 |
3.5 |
80CYZ-A-25 |
7.5 |
2900 |
80 |
50 |
25 |
4 |
80CYZ-A-32 |
7.5 |
2900 |
80 |
50 |
32 |
4 |
80CYZ-A-40 |
11 |
2900 |
80 |
50 |
40 |
4 |
80CYZ-A-55 |
18.5 |
2900 |
80 |
60 |
55 |
4.5 |
80CYZ-A-70 |
22 |
2900 |
80 |
60 |
70 |
4.5 |
100CYZ-A-20 |
7.5 |
2900 |
100 |
80 |
20 |
3.5 |
100CYZ-A-25 |
11 |
2900 |
100 |
100 |
25 |
4.5 |
100CYZ-A-32 |
15 |
2900 |
100 |
100 |
32 |
4.5 |
100CYZ-A-40 |
18.5 |
2900 |
100 |
100 |
40 |
4.5 |
100CYZ-A-50 |
22 |
2900 |
100 |
100 |
50 |
4.5 |
100CYZ-A-65 |
30 |
2900 |
100 |
100 |
65 |
4.5 |
100CYZ-A-75 |
30 |
2900 |
100 |
100 |
75 |
4.5 |
150CYZ-A-20 |
18.5 |
1450 |
150 |
180 |
20 |
4.5 |
150CYZ-A-30 |
30 |
1450 |
150 |
170 |
30 |
4.5 |
150CYZ-A-45 |
37 |
2900 |
150 |
160 |
45 |
4.5 |
150CYZ-A-55 |
45 |
2900 |
150 |
160 |
80 |
4.5 |
150CYZ-A-65 |
55 |
2900 |
150 |
170 |
65 |
4.5 |
150CYZ-A-80 |
55 |
2900 |
150 |
160 |
80 |
4.5 |
200CYZ-A-32 |
90 |
1450 |
200 |
400 |
32 |
4.5 |
250CYZ-A-50 |
90 |
1450 |
250 |
400 |
50 |
4.5 |
300CYZ-A-50 |
110 |
1450 |
300 |
500 |
50 |
4.5 |

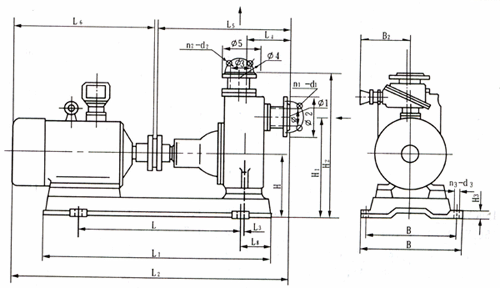

安装图
使用
(一).起动前的准备及检查工作:
(二).停泵
1.首先必须关闭吐出管路上的闸阀。
2.使泵停止转动。
3.在寒冷季节,应将泵体内的储液和轴承体冷却室内的水放空,以防冻裂机件。
故障原因及解决方法
故障形式 |
产生原因 |
排除方法 |
自吸式油泵不出油 |
1.泵壳内未加储液或储液不足 |
1.加足储液 |
自吸油泵杂音和振动较大 |
1.底脚不稳 |
1.加固 |
自吸油泵出油量不足 |
1.叶轮流道与吸入管被堵塞 |
1.排除堵塞物 |
自吸油泵轴功率 |
1.流量过大 |
1.升高出口压力 |

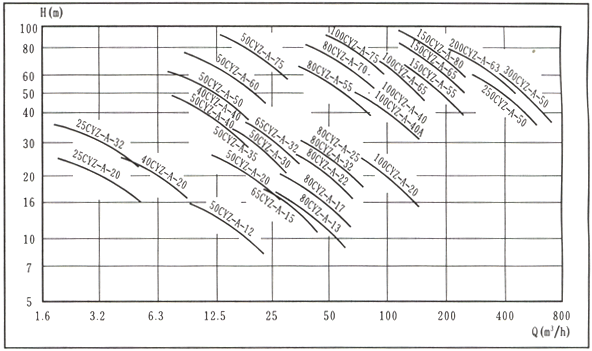

性能型谱图
订货须知
