XBD(I)型消防稳压泵
XBD-L型消防泵主要用于消防系统管道增压送水,也可适用于工业和城市给排水、高层建筑夺压送水、远距离送水、采暖、浴室、锅炉冷暖水循环增压空调制冷系统送水及设备配套等场合。
产品概述
XBD(I)型消防稳压泵系立式多级消防泵,供输送不含固体颗粒的清水及物理化学性质类似于水的液体之用。主要用于消防系统增压送水,也可用于厂矿给排水。输送液体的流量范围为5~80L/S,压力范围为0.2~2.25Mpa,配套功率范围为1.5~200KW,口径范围为φ50~φ200m。
XBD(I)型消防泵具有节能、占地面积小、安装方便、性能稳定等特点。外套用1Cr18Ni9Ti优质不锈钢,轴封用耐磨机械密封,无泄漏,使用寿命长。泵以水力平衡解决轴向力,因而泵运转平稳,低噪音,安装条件优于XBD-DL固定多级消防泵可以简便安装于任一段水平管路中间。
产品特点
1、多级消防泵机构紧凑、体积小、外形美观,其立式机构决定安装面积小,其重心重合于泵脚中心,因而增强了泵的运行稳定性和使用寿命。
2、多级消防泵吸入口和吐出口均水平方向,简化了管路的连接。
3、可根据需要,吸入口和吐出口可安装成同方向或90°、180°、270°几个不同方向以满足不同的连接场合。
4、多级消防泵压力可根据需要增减水泵级数并切割叶轮外径予以满足,而不改变安装占地面积,这是其他泵类所不具有的。
5、多级消防泵转子具有较小的绕度,运行平稳、振动小、噪音低、使用寿命长。
产品用途
XBD-L型消防泵主要用于消防系统管道增压送水,也可适用于工业和城市给排水、高层建筑夺压送水、远距离送水、采暖、浴室、锅炉冷暖水循环增压空调制冷系统送水及设备配套等场合。

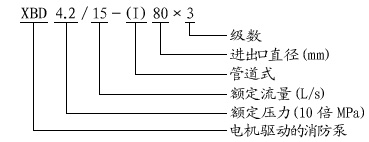

型号意义
性能参数表
型号 |
流量 Q (L/S) |
压力 P (MPa) |
转速 n (r/min) |
效率 η (%) |
功率 N (KW) |
必需汽蚀余量 (NPSH)r (m) |
XBD2.0/5-50L |
4 5 6 |
0.22 |
1450 |
48 52 50 |
2.2 | 3.2 |
XBD3.0/5-50L |
4 5 6 |
0.33 |
1450 |
48 52 50 |
3 | 3.2 |
XBD4.0/5-50L |
4 5 6 |
0.44 0.40 0.32 |
1450 |
48 52 50 |
4 | 3.2 |
XBD5.0/5-50L |
4 5 6 |
0.55 0.50 0.40 |
1450 |
48 52 50 |
5.5 | 3.2 |
XBD6.0/5-50L |
4 5 6 |
0.66 0.60 0.48 |
1450 |
48 52 50 |
5.5 | 3.2 |
XBD7.0/5-50L |
4 5 6 |
0.77 0.70 0.56 |
1450 |
48 52 50 |
7.5 | 3.2 |
XBD8.0/5-50L |
4 5 6 |
0.88 0.80 0.64 |
1450 |
48 52 50 |
7.5 | 3.2 |
XBD9.0/5-50L |
4 5 6 |
0.99 0.90 0.72 |
1450 |
48 52 50 |
11 | 3.2 |
XBD10.0/5-50L |
4 5 6 |
1.10 1.00 0.80 |
1450 |
48 52 50 |
11 | 3.2 |
XBD2.8/10-65L |
8 |
0.32 0.28 0.24 |
1450 |
54 60 58 |
5.5 | 3.2 |
XBD4.2/10-65L |
8 10 12 |
0.48 0.42 0.36 |
1450 |
54 60 58 |
7.5 | 3.2 |
XBD5.6/10-65L |
8 10 12 |
0.64 0.56 0.48 |
1450 |
54 60 58 |
11 | 3.2 |
XBD7.0/10-65L |
8 10 12 |
0.80 0.70 0.60 |
1450 |
54 60 58 |
15 | 3.2 |
XBD8.4/10-65L |
8 10 12 |
0.96 0.84 0.72 |
1450 |
54 60 58 |
15 | 3.2 |
XBD9.8/10-65L |
8 10 12 |
1.12 0.98 0.84 |
1450 |
54 60 58 |
18.5 | 3.2 |
XBD11.2/10-65L |
8 10 12 |
1.28 1.12 0.96 |
1450 |
54 60 58 |
22 | 3.2 |
XBD12.6/10-65L |
8 10 12 |
1.44 1.26 1.08 |
1450 |
54 60 58 |
22 | 3.2 |
XBD14.0/10-65L |
8 10 12 |
1.60 1.40 1.20 |
1450 |
54 60 58 |
30 | 3.2 |
XBD3.8/15-80L |
12 15 18 |
0.40 0.38 0.36 |
1450 |
62 70 66 |
11 | 3.5 |
XBD5.7/15-80L |
12 15 18 |
0.60 0.57 0.54 |
1450 |
62 70 66 |
15 | 3.5 |
XBD7.6/15-80L |
12 15 18 |
0.80 0.76 0.72 |
1450 |
62 70 66 |
22 | 3.5 |
XBD9.5/15-80L |
12 15 18 |
1.00 0.95 0.90 |
1450 |
62 70 66 |
30 | 3.5 |
XBD11.4/15-80L |
12 15 18 |
1.20 1.14 1.08 |
1450 |
62 70 66 |
30 | 3.5 |
XBD13.3/15-80L |
12 15 18 |
1.40 1.33 1.26 |
1450 |
62 70 66 |
37 | 3.5 |
XBD15.2/15-80L |
12 15 18 |
1.60 1.52 1.44 |
1450 |
62 70 66 |
45 | 3.5 |
XBD17.1/15-80L |
12 15 18 |
1.80 1.71 1.62 |
1450 |
62 70 66 |
45 | 3.5 |
XBD19.0/15-80L |
12 15 18 |
2.00 1.90 1.80 |
1450 |
62 70 66 |
55 | 3.5 |
XBD3.8/25-100L |
15 25 32 |
0.42 0.38 0.34 |
1450 |
65 72 70 |
18.5 | 3.5 |
XBD5.7/25-100L |
15 25 32 |
0.63 0.57 0.54 |
1450 |
65 72 70 |
30 | 3.5 |
XBD7.6/25-100L |
15 25 32 |
0.84 0.76 0.68 |
1450 |
65 72 70 |
37 | 3.5 |
XBD9.5/25-100L |
15 25 32 |
1.05 0.95 0.85 |
1450 |
65 72 70 |
45 | 3.5 |
XBD11.4/25-100L |
15 25 32 |
1.26 1.14 1.02 |
1450 |
65 72 70 |
55 | 3.5 |
XBD13.3/25-100L |
15 25 32 |
1.47 1.33 1.19 |
1450 |
65 72 70 |
75 | 3.5 |
XBD15.2/25-100L |
15 25 32 |
1.68 1.52 1.36 |
1450 |
65 72 70 |
75 | 3.5 |
XBD17.1/25-100L |
15 25 32 |
1.89 1.71 1.53 |
1450 |
65 72 70 |
90 | 3.5 |
XBD19.0/25-100L |
15 25 32 |
2.10 1.90 1.70 |
1450 |
65 72 70 |
90 | 3.5 |
XBD4.0/40-150L |
30 40 50 |
0.44 0.40 0.36 |
1450 |
75 80 77 |
30 | 3.5 |
XBD6.0/40-150L |
30 40 50 |
0.66 0.60 0.54 |
1450 |
75 80 77 |
37 | 3.5 |
XBD8.0/40-150L |
30 40 50 |
0.88 0.80 0.72 |
1450 |
75 80 77 |
45 | 3.5 |
XBD10.0/40-150L |
30 40 50 |
1.10 1.00 0.90 |
1450 |
75 80 77 |
55 | 3.5 |
XBD12.0/40-150L |
30 40 50 |
1.32 1.20 1.08 |
1450 |
75 80 77 |
75 | 3.5 |
XBD14.0/40-150L |
30 40 50 |
1.54 1.40 1.26 |
1450 |
75 80 77 |
75 | 3.5 |
XBD16.0/40-150L |
30 40 50 |
1.76 1.60 1.44 |
1450 |
75 80 77 |
90 | 3.5 |
XBD5.0/45-150L |
32 45 55 |
0.54 0.50 0.44 |
1450 |
72 76 73 |
37 | 4.0 |
XBD7.5/45-150L |
32 45 55 |
0.87 0.75 0.66 |
1450 |
72 76 73 |
55 | 4.0 |
XBD10.0/45-150L |
32 45 55 |
1.08 1.00 0.8 |
1450 |
72 76 73 |
75 | 4.0 |
XBD12.5/45-150L |
32 45 55 |
1.35 1.25 1.10 |
1450 |
72 76 73 |
90 | 4.0 |
XBD15.0/45-150L |
32 45 55 |
1.62 1.50 1.32 |
1450 |
72 76 73 |
110 | 4.0 |
XBD17.5/45-150L |
32 45 55 |
1.89 1.75 1.54 |
1450 |
72 76 73 |
132 | 4.0 |
XBD20.0/45-150L |
32 45 55 |
2.16 2.00 1.76 |
1450 |
72 76 73 |
132 | 4.0 |
XBD22.5/45-150L |
32 45 55 |
2.43 2.25 1.98 |
1450 |
72 76 73 |
160 | 4.0 |
XBD6.0/75-200L |
50 75 90 |
0.66 0.60 0.54 |
1450 |
72 84 86 |
90 | 4.5 |
XBD9.0/75-200L |
50 75 90 |
0.99 0.90 0.81 |
1450 |
72 84 86 |
110 | 4.5 |
XBD12.0/75-200L |
50 75 90 |
1.32 1.20 1.08 |
1450 |
72 84 86 |
132 | 4.5 |
XBD15.0/75-200L |
50 75 90 |
1.65 1.50 1.35 |
1450 |
72 84 86 |
160 | 4.5 |
XBD18.0/75-200L |
50 75 90 |
1.98 1.80 1.62 |
1450 |
72 84 86 |
200 | 4.5 |
XBD4.0/80-200L |
60 80 100 |
0.45 0.40 0.36 |
1450 |
70 79 77 |
55 | 5.0 |
XBD6.0/80-200L |
60 80 100 |
0.68 0.60 0.54 |
1450 |
70 79 77 |
75 | 5.0 |
XBD8.0/80-200L |
60 80 100 |
0.90 0.80 0.72 |
1450 |
70 79 77 |
110 | 5.0 |
XBD10.0/80-200L |
60 80 100 |
1.12 1.00 0.90 |
1450 |
70 79 77 |
132 | 5.0 |
XBD12.0/80-200L |
60 80 100 |
1.35 1.20 1.08 |
1450 |
70 79 77 |
160 | 5.0 |
XBD14.0/80-200L |
60 80 100 |
1.58 1.40 1.26 |
1450 |
70 79 77 |
160 | 5.0 |
XBD16.0/80-200L |
60 80 100 |
1.80 1.60 1.44S |
1450 |
70 79 77 |
200 | 5.0 |
订货须知
一、①产品名称与型号②口径③扬程(m)④电机功率(KW)⑤转速(r/min)⑥电压〔V〕⑦吸程(m)⑧是否带附件。以便我们的为您正确选型。
二、若已经由设计单位选定我公司的产品型号,请按产品名称与型号直接向我公司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的技术专家为您审核把关。
