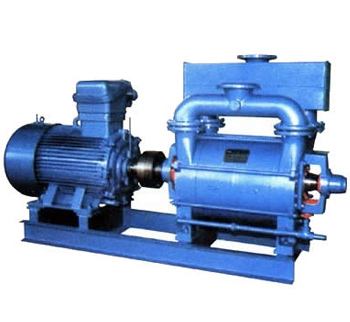

产品概述
2BE系列水环真空泵及压缩机是我公司在长期科研的基础上,结合国际先进技术,不断实践验证研制开发的高效节能的新型产品.能常用于抽吸不含固体颗粒、不溶于水、无腐蚀性气体,以便在封闭的容器中形成真空和压力。通过结构材料的改变,亦可用抽吸腐蚀性气体,腐蚀性液体。可广泛用于造纸、化工、石化、轻工、制药、食品、冶金、建材、电器、煤矿、造矿、化肥等行业。
2BE系列水环真空泵采用单级单作用的结构形成式,具有结构简单、维修方便、高效节能、运行可靠等优点,对关键部件泵轴、叶轮、分配板等优化了设计。无论是球铁叶轮还是冲压形成的焊接叶轮均经过良好的热处理,并在过盈热装前后,分别进行平衡及动平衡校验,运转更加平稳、抗冲击性更加优良,适用为排水量大,载荷冲击波动等恶劣工况。
2BE系列水环真空泵、自带气水分离器;设有多位置进排气口,泵盖上增设了排气阀检修盖窗,装配和维修更加方便。
使用范围
1、泵可在环境温度5~40℃范围内和进口压强小于1330Pa的条件下,允许长期连续工作。
2、泵不适用于抽除含氧过高、有毒的、有爆炸性的、对金属有腐蚀作用的、对泵油起化学反应的,以及含有颗粒尘埃的气体,也不适用于把气体从一个容器输送到另一个容器,作输送泵用。
3、泵在大气压到6000Pa的进口压力下的连续工作时间不超过3分钟,以免喷油或润滑不良引起泵损坏。
4、轴承全部采用NSK或NTN原装进口轴承,保证了2BE1真空泵的叶轮精确定位及运转过程中的高稳定性。
产品特点
1、叶轮材质全部采用球墨铸铁铸造或钢板焊接,充分保证了2BE1真空泵叶轮在各种恶劣工况下的稳定性,且大大提高了2BE1真空泵的使用寿命。
2、泵体全部采用钢板制作,提高了2BE1真空泵的使用寿命。
3、2BE1真空泵的轴套作为易损坏的零件,本公司全部采用高铬不锈钢制作,比普通材质寿命提高了5倍。
4、皮带轮(皮带传动)采用标准高精度锥套皮带轮,运行可靠,皮带寿命长,拆卸方便。
5、联轴器(直联传动)采用标准高强度弹性联轴器,弹性元件采用聚氨酯材质,运行稳定可靠,使用寿命长。
6、独特的上置式气水分离器节约空间,并有效降低了噪声。
7、铸件全部采用树脂砂铸造,表面质量好。铸件表面无需打腻,使2BE1真空泵散热效果佳。
8、机械密封(选配件)全部采用进口件,充分保证2BE1系列真空泵在长时间运行过程中无泄漏。

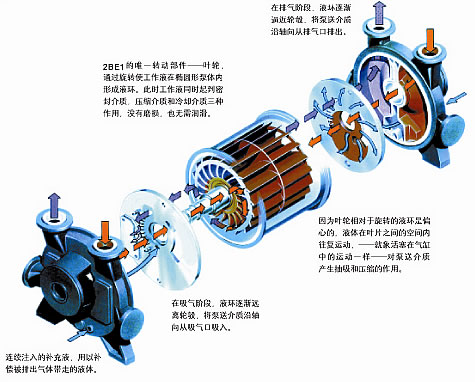

我们对关键部件,如分配板,叶轮和泵轴进行了系统优化设计,简化了结构,提高了性能,实现节能。采用焊接叶轮,叶片一次冲压、成型、型线合理;轮毂全部加工,从根本上解决了动平衡问题。叶轮与泵轴采用热装过盈配合,性能可靠,运转平稳。叶轮焊接后,整体进行良好的热处理,叶片具有良虫子的韧性,使叶片的抗冲击大大增强!

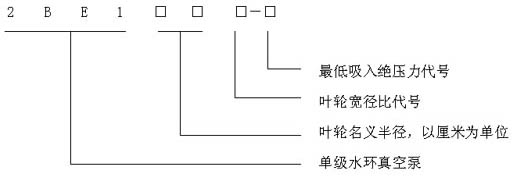

型号含义
性能表
型号 |
转速
r/min |
大轴功率
kW |
电机功率
kW |
低吸入绝压
mbar |
气量 m 3 /h |
泵重
kg |
泵外形尺寸
长 × 宽 × 高
mm 3 |
吸入绝压
60mbar |
吸入绝压
100mbar |
吸入绝压
200mbar |
吸入绝压
400mbar |
饱 和 空 气 |
2BE1 103-0 |
1300
1450
1625
1750 |
7
8.2
10
11.2 |
11
11
15
15 |
33 |
230
270
330
370 |
283
320
362
396 |
297
340
380
410 |
294
330
375
404 |
388 |
795×375×355 |
2BE1 153-0 |
1300
1450
1625
1750 |
10.8
13.5
16.5
19.5 |
15
18.5
18.5
22 |
33 |
460
540
615
655 |
500
570
630
670 |
540
600
660
700 |
520
590
645
680 |
550 |
885×435×425 |
2BE1 203-0 |
880
980
1100
1170 |
25
29.5
35
39 |
30
37
45
45 |
33 |
820
980
1150
1230 |
920
1035
1200
1270 |
1000
1120
1240
1320 |
990
1100
1240
1290 |
1080 |
1095×530×590 |
2BE1 253-0 |
660
740
820
880 |
45
54
65
75 |
55
75
75
90 |
33 |
1675
2070
2400
2600 |
1900
2200
2500
2700 |
2100
2400
2660
2850 |
2100
2375
2600
2800 |
2200 |
1395×680×755 |
2BE1 303-0 |
472
500
530
590
660
710
740
790 |
50
53
57.5
65
79
90
99
115 |
75
75
75
75
110
110
132
160 |
33 |
2040
2320
2580
3000
3450
3630
3740
3920 |
2310
2490
2700
3100
3550
3770
3900
4100 |
2560
2670
2850
3200
3600
3830
4000
4200 |
2500
2620
2800
3100
3500
3720
3900
4130 |
3200 |
1580×1010×910 |
2BE1 353-0 |
372
420
472
500
530
590
660 |
63
74
84
90
100
120
154 |
90
110
110
110
132
160
185 |
33 |
2380
3200
3900
4160
4420
5050
5380 |
2930
3470
4040
4320
4600
5200
5700 |
3370
3700
4200
4480
4720
5300
5880 |
3460
3680
4100
4380
4600
5170
5700 |
4100 |
1745×1160×1050 |
2BE1 403-0 |
330
372
420
472
530
565 |
98
110
130
160
203
234 |
132
160
185
200
250
280 |
33 |
4000
5120
6000
7020
7580
7940 |
4600
5400
6240
7250
7920
8320 |
5100
5680
6280
7350
8120
8600 |
5070
5600
6280
7100
7950
8400 |
5300 |
2170×1370×1265 |
型号 |
转速
r/min |
大轴功率
kW |
电机功率
kW |
低吸入绝压
mbar |
气量 m 3 /h |
泵重
kg |
外形尺寸
长 × 宽 × 高
mm 3 |
吸入绝压
200mbar |
吸入绝压
250mbar |
吸入绝压
350mbar |
吸入绝压
400mbar |
饱 和 空 气 |
2BE1 355-1 |
372
420
472
500
530
590
660 |
69
78
90
100
109
130
160 |
90
110
110
132
132
160
185 |
160 |
3600
4400
4820
5060
5280
5600
6200 |
3720
4440
4950
5200
5400
5800
6260 |
3890
4500
5040
5280
5540
6000
6600 |
3920
4500
5050
5300
5600
6080
6680 |
4300 |
1885×1160×1050 |
2BE1 405-1 |
330
372
420
472
530
565 |
100
118
140
170
208
236 |
132
160
185
220
280
280 |
160 |
5650
6500
7200
7700
8250
8600 |
5750
6650
7300
7900
8550
9000 |
5900
6750
7500
8200
8900
9500 |
5950
6750
7550
8300
9100
9650 |
5600 |
2020×1370×1265 |
2BE1 505-1 |
266
298
330
372
420
472 |
130
150
172
205
250
310 |
160
185
220
250
280
355 |
160 |
7200
8500
9400
10240
11000
11800 |
7350
8650
9550
10450
11300
12250 |
7650
8750
9700
10700
11750
12750 |
7700
8800
9750
10750
11820
13150 |
7300 |
2435×1550×1475 |
2BE1 605-1 |
236
266
298
330
372
398 |
188
220
262
310
380
428 |
220
250
315
355
450
500 |
160 |
10800
12600
13800
14700
15750
16500 |
11000
12800
13600
15100
16300
17100 |
11400
13000
14400
15500
17000
17900 |
11500
13000
14900
15700
17250
18250 |
10100 |
2730×1800×1770 |
2BE1 705-1 |
210
236
266
298 |
285
335
405
490 |
355
400
450
560 |
160 |
16800
19000
20600
22000 |
17150
19300
21000
22750 |
17500
19600
21600
23600 |
17500
19700
21750
23850 |
13700 |
3185×2110×2045 |
注:上列性能数据,基于进气温度 20 °C ,进水温度15 °C 。排气压力1013mbar 的条件。

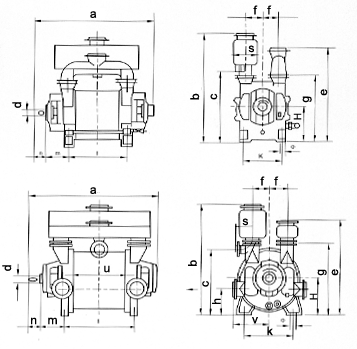

安装尺寸图
型号 |
a |
b |
c |
e |
f |
g |
H |
l |
m |
n |
s |
k |
ф |
d |
w |
t |
2BEA-253-0 |
1395 |
1245 |
799 |
1030 |
215 |
755 |
400 |
675 |
262.5 |
105 |
80 |
465 |
28 |
70 |
20 |
74.5 |
2BEA-303-0 |
1580 |
1360 |
825 |
1185 |
230 |
910 |
475 |
790 |
315 |
165 |
205 |
670 |
35 |
100 |
28 |
106 |
2BEA-353-0 |
1745 |
1570 |
930 |
1370 |
285 |
1050 |
560 |
910 |
335 |
165 |
245 |
800 |
35 |
120 |
32 |
127 |
2BEA-403-0 |
2170 |
1865 |
1120 |
1625 |
335 |
1265 |
670 |
1110 |
355 |
200 |
285 |
950 |
42 |
140 |
36 |
148 |
