uhb-zk耐腐蚀衬氟砂浆泵
UHB-ZK耐腐耐磨砂浆泵属悬臂式单级单吸离心泵采用钢衬超高分子量聚乙烯制成,该材料是新一代耐腐耐磨工程塑料;具有强大的耐腐蚀性和卓绝的耐磨性能。该泵广泛适用于温度在100度以下,含固量(硬质软质颗粒不限)不超过40%的任意浓度的酸、碱、盐强氧化剂、有机溶剂等介质的输送.
产品概述
UHB-ZK耐腐耐磨砂浆泵属悬臂式单级单吸离心泵采用钢衬超高分子量聚乙烯制成,该材料是目前耐腐耐磨工程塑料;具有强大的耐腐蚀性和卓绝的耐磨性能。该泵广泛适用于温度在100度以下,含固量(硬质软质颗粒不限)不超过40%的任意浓度的酸、碱、盐强氧化剂、有机溶剂等介质的输送.设计特点
UHB-ZK耐腐耐磨砂浆泵系列产品专为输送具有一定腐蚀性且含有细颗粒或有结晶的介质而设计,采用钢衬超高分子量聚乙稀模压成型工艺制造,具有优异的耐腐蚀性和卓越的耐磨性能,结构设计为悬臂前开式,叶轮为半开式(无前盖板),增强了流道内的通过性,使介质中的颗粒及杂质很快通过泵腔而不会堵塞,轴封为K型氟橡胶密封环外带冷却水套,兼顾了耐腐与耐磨的双重要求。此系列产品在金属冶炼、钛白粉、精细化工、化肥等行业深受用户好评。另外可跟据客户特殊耐腐或耐温要求采用氟塑料内衬,还可定做特殊流量、扬程的非标型号。

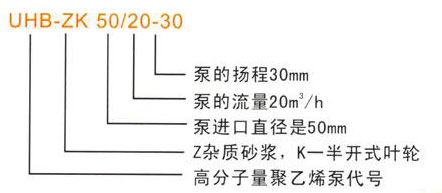

型号定义
适用范围
本产品广泛适用于:酸碱、盐、油类、食品饮料、酒类、有机溶剂等液体,尤其适用于输送含细颗粒状的强腐蚀性液体。使用温度:-20℃~95℃,颗粒直径:≤40目;浓度:≤50%。
性能参数
型号 | 流量m3/h |
扬程 m |
进口 | 出口 | 转速 r/min |
功率 kw |
UHB-ZK32/5-10 | 5 | 10 | 32 | 25 | 2900 | 0.75 |
UHB-ZK32/5-20 | 5 | 20 | 32 | 25 | 2900 | 2.2 |
UHB-ZK40/10-20 | 10 | 20 | 40 | 32 | 2900 | 3 |
UHB-ZK40/10-30 | 10 | 30 | 40 | 32 | 2900 | 4 |
UHB-ZK50/20-20 | 20 | 20 | 50 | 40 | 2900 | 4 |
UHB-ZK50/20-30 | 20 | 30 | 50 | 40 | 2900 | 5.5 |
UHB-ZK65/30-20 | 30 | 20 | 65 | 50 | 2900 | 5.5 |
UHB-ZK65/30-30 | 30 | 30 | 65 | 50 | 2900 | 7.5 |
UHB-ZK65/30-50 | 30 | 50 | 80 | 65 | 2900 | 15 |
UHB-ZK80/45-35 | 45 | 35 | 80 | 65 | 2900 | 15 |
UHB-ZK80/50-20 | 50 | 20 | 80 | 65 | 2900 | 11 |
UHB-ZK80/50-30 | 50 | 30 | 80 | 65 | 2900 | 15 |
UHB-ZK80/50-50 | 50 | 50 | 80 | 65 | 2900 | 18.5 |
UHB-ZK100/60-35 | 60 | 35 | 100 | 80 | 2900 | 18.5 |
UHB-ZK100/60-50 | 60 | 50 | 100 | 80 | 2900 | 22 |
UHB-ZK100/100-40 | 100 | 40 | 100 | 80 | 2900 | 30 |
UHB-ZK125/140-28 | 140 | 28 | 125 | 100 | 2900 | 30 |
UHB-ZK150/250-30 | 250 | 30 | 150 | 125 | 2900 | 45 |
UHB-ZK200/400-25 | 400 | 25 | 200 | 150 | 2900 | 75-4 |
UHB-ZK250/600-32 | 600 | 32 | 250 | 150 | 2900 | 110-4 |
UHB-ZK250/600-50 | 600 | 50 | 250 | 150 | 2900 | 160-4 |
UHB-ZK250/800-32 | 800 | 32 | 250 | 150 | 2900 | 132-4 |
UHB-ZK250/800-50 | 800 | 50 | 250 | 150 | 2900 | 200-4 |
性能图谱

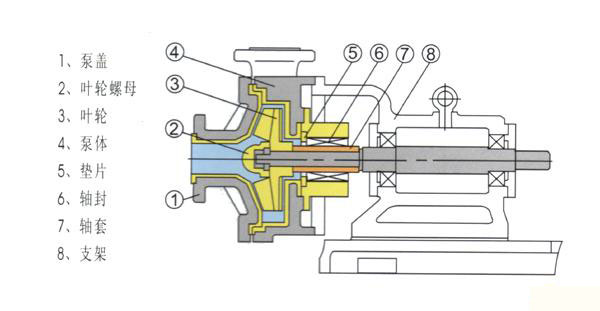

结构图纸
安装尺寸
本数据仅供参考。

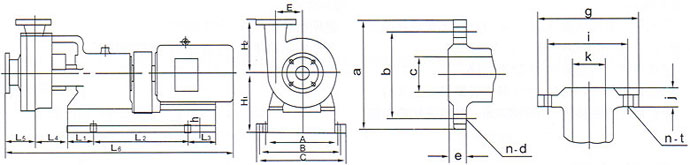

UHB-ZK耐腐耐磨砂浆泵安装尺寸图:
UHB-ZK耐腐耐磨砂浆泵安装尺寸表:
型号 | 外型及安装尺寸 | 进口法兰尺寸 | 出口法兰尺寸 | ||||||||||||||||||||
a | b | c | e | h1 | h2 | l1 | l2 | l3 | l4 | l5 | l6 | h | c | a | b | e | n-d | k | g | i | j | n-t | |
uhb-zk50/20-20 | 320 | 320 | 370 | 95 | 212 | 176.5 | 172 | 400 | 172 | 97 | 116 | 1060 | 22 | 50 | 140 | 110 | 23 | 4-Φ14 | 40 | 130 | 100 | 21 | 4-Φ14 |
uhb-zk50/20-30 | 320 | 320 | 370 | 95 | 212 | 176.5 | 172 | 400 | 172 | 97 | 116 | 1060 | 22 | 50 | 140 | 110 | 23 | 4-Φ14 | 40 | 130 | 100 | 21 | 4-Φ14 |
uhb-zk65/30-20 | 320 | 320 | 370 | 125 | 212 | 220 | 172 | 400 | 172 | 105 | 120 | 1070 | 25 | 65 | 180 | 145 | 25 | 4-Φ18 | 50 | 140 | 110 | 23 | 4-Φ14 |
uhb-zk65/30-30 | 320 | 320 | 370 | 125 | 212 | 220 | 172 | 400 | 172 | 105 | 120 | 1070 | 25 | 65 | 185 | 145 | 25 | 4-Φ18 | 50 | 140 | 110 | 23 | 4-Φ14 |
uhb-zk65/30-50 | 320 | 400 | 430 | 125 | 278 | 220 | 160 | 530 | 200 | 105 | 120 | 1075 | 25 | 65 | 185 | 145 | 25 | 4-Φ18 | 50 | 140 | 110 | 23 | 4-Φ14 |
uhb-zk80/45-35 | 320 | 400 | 430 | 125 | 278 | 220 | 160 | 530 | 200 | 105 | 130 | 1105 | 25 | 80 | 195 | 160 | 27 | 4-Φ18 | 65 | 185 | 145 | 25 | 4-Φ18 |
uhb-zk80/50-20 | 320 | 400 | 430 | 125 | 278 | 220 | 160 | 530 | 200 | 105 | 130 | 1105 | 25 | 80 | 195 | 160 | 27 | 4-Φ18 | 65 | 185 | 145 | 25 | 4-Φ18 |
uhb-zk80/50-30 | 320 | 400 | 430 | 125 | 278 | 220 | 160 | 530 | 200 | 105 | 130 | 1105 | 25 | 80 | 195 | 160 | 27 | 4-Φ18 | 65 | 185 | 145 | 25 | 4-Φ18 |
uhb-zk80/50-50 | 320 | 400 | 430 | 125 | 278 | 220 | 160 | 530 | 200 | 105 | 130 | 1405 | 30 | 80 | 195 | 160 | 27 | 4-Φ18 | 65 | 185 | 145 | 25 | 4-Φ18 |
uhb-zk100/60-35 | 385 | 480 | 450 | 130 | 298 | 225 | 188 | 705 | 263 | 115 | 130 | 1405 | 30 | 100 | 220 | 180 | 29 | 4-Φ18 | 80 | 195 | 160 | 27 | 4-Φ18 |
uhb-zk100/65-50 | 385 | 480 | 450 | 130 | 298 | 225 | 188 | 705 | 263 | 115 | 130 | 1430 | 30 | 100 | 220 | 180 | 29 | 4-Φ18 | 80 | 195 | 160 | 27 | 4-Φ18 |
uhb-zk100/100-40 | 385 | 480 | 450 | 130 | 298 | 225 | 188 | 705 | 263 | 115 | 130 | 1430 | 30 | 100 | 220 | 180 | 29 | 4-Φ18 | 80 | 195 | 160 | 27 | 4-Φ18 |
注意事项
使用及维护
拆卸与装配:
1、试运转前应先用手盘动联轴器,检查转动是否灵活,转向师否正确。
2、打开进口阀供给液源,若没有液注高度时,必须先将泵内灌满液体。
3、接通轴冷却水。
4、启动电机使泵运转,并及时打开出口阀门。
5、停机时,先关闭出口阀门,再切断电源,停止供应密封处的冷却水。
维护与保养:
1、经常检查泵和电机的升温情况,定期更换轴承座机内的润滑油(脂),更换易损零件。
2、长期停机不用时,应清洗泵内流道,并切断电源,冬季注意防冻。
3、保持泵体清洁防止电机受潮。
4、严禁空转或反转。
订货须知
一、①产品名称与型号②口径③扬程(m)④电机功率(KW)⑤转速(r/min)⑥电压〔V〕⑦吸程(m)⑧是否带附件。以便我们的为您正确选型。
二、若已经由设计单位选定我公司的产品型号,请按产品名称与型号直接向我公司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的技术专家为您审核把关。
