用途
气压罐广泛应用于消防给水系统补水稳压，中央空调循环水稳压，生活供水，蒸水供应膨胀系统，采暖系统循环水补水稳压，变频给水稳压，锅炉补水，气压式给水等场合。 隔膜式气压罐是由钢质外壳，橡胶隔膜内胆构成的储能器件，橡胶隔膜把水室和气室完全隔开，当外界有压力的水充入隔膜式气压水罐的内胆时，密封在罐内的空气被压缩，根据波义耳气体定律，气体受到压缩后体积变小，压力升高储存能量，压缩气体膨胀可以将橡胶隔膜内的水压出罐体。
设备特点
1、罐内部隔膜结构保证了水不与罐壁接触，因此罐壁内部无锈蚀，外部无凝露现象，使用寿命大大延长。
2、橡胶隔膜可舒张 20 万次以上，充气后可长期使用。
3、可以有效的平缓水系统中的压力波动，减少水泵的起停频率。
4、隔膜为食品级天然橡胶隔膜可以应用在饮用水系统中。

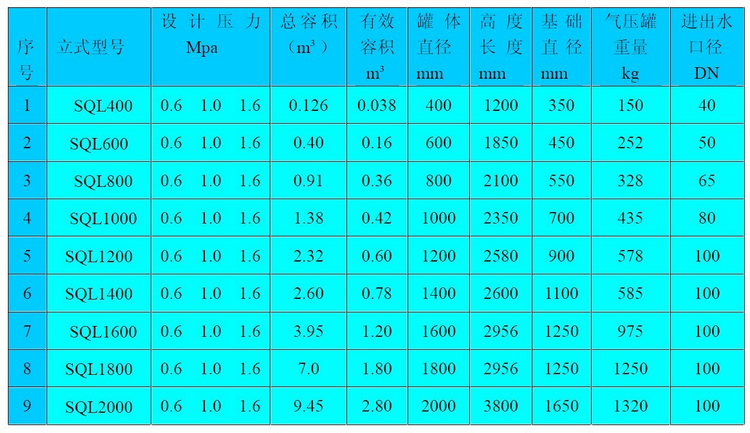

产品型号：SQL400，SQL600，SQL800，SQL1000，SQL1200，SQL1400，SQL1600，SQL2000
设计压力：0.6Mpa ；1.0Mpa ；1.6Mpa

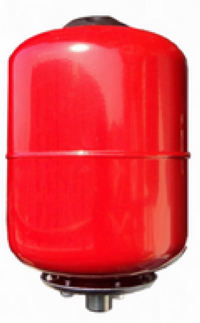

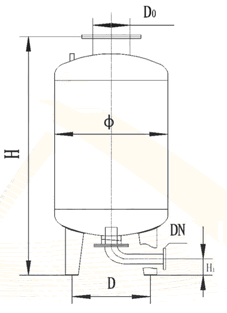

立式：
工作原理
气压罐是由钢质外壳，橡胶气囊内胆构成的储能器件，橡胶气囊把水室和气室完全隔开。当系统压力降低时，预充氮气的压力将气囊里的水挤入系统，减缓系统压力降低，起到稳压作用；当系统压力升至高于气室里氮气的压力时，水进入气压罐的气囊中，此时气囊膨胀，吸收压力，防止系统压力急剧上升，起到稳定系统压力作用。
适应范围
气压罐广泛应用于中央空调、锅炉、消防、水处理、热水器等领域中：中央空调循环水稳压，蒸水供应膨胀系统稳压，采暖系统循环水补水稳压，消防给水系统补水稳压，变频给水稳压，锅炉补水，气压式给水等场合。
功能
气压罐在闭式水循环系统中起到了平衡水量及压力的作用，避免安全阀频繁开启和自动补水阀频繁补水等。另外，在水系统中，气压罐还可以减少水泵的频繁起动，可以用来吸收系统因阀门、水泵等开和关所引起的水锤冲击，以及夜间少量补水使供水系统主泵休眠从而减少用电，延长水泵使用寿命等。在定压补水、消防、水处理中，气压罐起到防止系统压力骤降，稳定系统压力的作用。
特点
气压罐内部气囊结构保证了水不与罐壁接触，因此气压罐壁内部无锈蚀，气压罐外部无凝露现象，使用寿命大大延长。在制冷和暖通系统中气压罐与传统的膨胀水箱相比，气压罐具有安装方便（不要装在高点）占用空间小，无二次污染，使用寿命长许多优点。
性能参数
外壳材质：碳钢或不锈钢
气囊材质：三元乙丙或丁基橡胶
耐温：-10-120℃
承压： 8bar/10bar/16bar/25Bar
安装
1、供暖系统中建议将气压罐安装在系统水温相对低点地方，一般安装在系统的回水端，储热水箱的冷水入水端。24L及24L以下的膨胀罐因自重较轻可直接连到系统管道上。为避免气压罐在工作时进水和自重对系统管道产生较大的载荷，对于24L以上的膨胀罐其自身带有三脚支架，可用金属软管把气压罐连接到系统，埋地螺钉固定气压罐支脚，保证使用过程中的平稳。
2、气压罐附近要安装安全阀，避免在系统压力异常的时候损坏气压罐和系统其他部件。
3、在供暖和空调闭式循环系统上，不能把气压罐装在水泵的出水口，这样可能会造成水泵的气蚀。
4.气压罐出厂，预充压力已设定，一般在1BAR-4.0BAR，用户若认为压力不适合本系统运行，须使用压力表边测试边充、放气，或与供应商取得联系，不得擅自充、放气。
命名方法
|
LS
气压罐款式
|
100
容积
|
M
承压
|
R
颜色
|
|
LS=立式碳钢
LB=立式不锈钢
WS=卧式碳钢
WB=卧式不锈钢
|
2=2L
5=5L
50=50L
……
|
L=承压8Bar
M=承压10Bar
H=承压16Bar
G=承压25Bar
|
R=Red红色
（RAL 3000）
B=Blue蓝色（RAL 5015）
|
|
|
技术参数
|
立式型号
|
容积
|
直径（mm)
|
高度（mm)
|
预充压力
（Bar)
|
承 压（Bar)
|
接口
|
|
LS-2MR
|
2L
|
106
|
200
|
1.0Bar
|
8-10-16
|
G1/2"
|
|
LS -5MR
|
5L
|
150
|
320
|
2.0Bar
|
8-10-16
|
G1"、G3/4"
|
|
LS -8MR
|
8L
|
200
|
320
|
2.0Bar
|
8-10-16
|
G1"、G3/4"
|
|
LS -12MR
|
12L
|
270
|
350
|
2.0Bar
|
8-10-16
|
G1"、G3/4"
|
|
LS -19MR
|
19L
|
270
|
410
|
2.0Bar
|
8-10-16
|
G1"、G3/4"
|
|
LS -24MR
|
24L
|
270
|
440
|
2.0Bar
|
8-10-16
|
G1"、G3/4"
|
|
LS -36MR
|
36L
|
330
|
570
|
2.0Bar
|
8-10-16
|
G1"
|
|
LS -50MR
|
50L
|
330
|
670
|
2.0Bar
|
8-10-16
|
G1"
|
|
LS -60MR
|
60L
|
380
|
800
|
2.0Bar
|
8-10-16
|
G1"
|
|
LS -80MR
|
80L
|
450
|
810
|
2.0Bar
|
8-10-16
|
G1"
|
|
LS -100MR
|
100L
|
450
|
840
|
2.0Bar
|
8-10-16
|
G1"
|
|
LS -150MR
|
150L
|
520
|
1050
|
2.5Bar
|
8-10-16
|
G1-1/2"
|
|
LS -200MR
|
200L
|
650
|
1150
|
2.5Bar
|
8-10-16
|
G1-1/2"
|
|
LS -300MR
|
300L
|
650
|
1250
|
3.0Bar
|
8-10-16
|
G1-1/2"
|
|
LS -500MR
|
500L
|
750
|
1500
|
3.0Bar
|
8-10-16
|
G1-1/2"
|
|
LS -750MR
|
750L
|
800
|
1920
|
3.0Bar
|
8-10-16
|
G2"
|
|
LS -1000MR
|
1000L
|
800
|
2150
|
4.0Bar
|
8-10-16
|
G2"
|
|
LS -1500MR
|
1500L
|
960
|
2350
|
4.0Bar
|
8-10-16
|
G2"
|
|
LS -2000MR
|
2000L
|
1100
|
2450
|
4.0Bar
|
8-10-16
|
G2"
|
|
LS -3000MR
|
3000L
|
1200
|
2700
|
4.0Bar
|
8-10-16
|
G3"
|
订货须知
一、①产品名称与型号②口径③扬程（m）④电机功率（KW）⑤转速（r/min）⑥电压〔V〕⑦吸程（m）⑧是否带附件。以便我们的为您正确选型。
二、若已经由设计单位选定我公司的产品型号，请按产品名称与型号直接向我公司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的技术专家为您审核把关。
