PW、PWF型悬臂式离心污水泵
起动,停止和运转
装配与拆卸
安装
注意事项
1) 泵进出口水管应设支承,不得以泵体作支承:
2) 出口水管路应装设闸阀;
在泵吸入管路进口处应装设一般性拦污栅、防止较大的石块等物吸入泵内打坏叶片。
结构说明

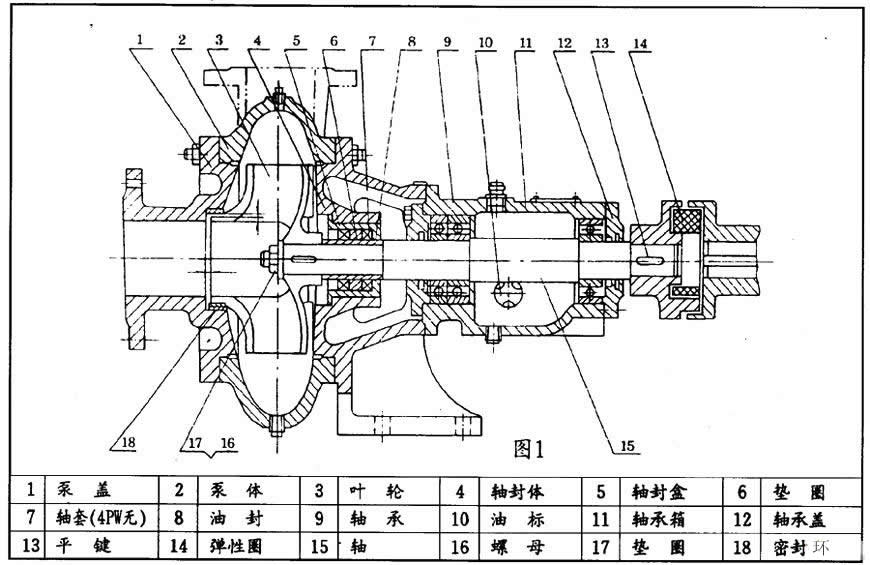

结构图
型 号 |
F(mm) |
T(mm) |
底阀内径 |
备 注 |
21/2PW |
2 |
0.15~0.22 |
Φ150 |
|
4PW |
2 |
0.175~0.255 |
Φ200 |
|

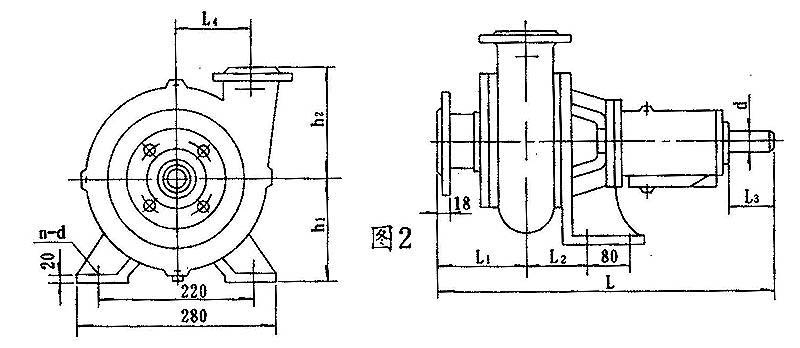

安装尺寸
泵型号 |
底座型号 |
电机 号 |
外型及安装尺寸 |
||||||||||||||||||
L1 |
L2 |
L |
B1 |
B |
H1 |
H2 |
h |
H1 |
H2 |
H |
B1 |
a |
f |
X |
L4 |
L5 |
N-d |
L6 |
|||
2½pw |
2½PW-y112M-4 |
y112M-4 |
125 |
534 |
779 |
385 |
445 |
35 |
180 |
470 |
265 |
270 |
423 |
190 |
160 |
411 |
17 |
|
|
4-Φ24 |
350 |
2½PW-y160M-4 |
y160M-4 |
155 |
575 |
885 |
430 |
490 |
385 |
495 |
255 |
|
|
4-Φ24 |
|||||||||
2½PW-y180M-4 |
y180M-4 |
122 |
700 |
942 |
420 |
480 |
40 |
490 |
430 |
290 |
540 |
285 |
|
|
4-Φ24 |
||||||
4PW |
4PW-y160M-6 |
y160M-6 |
145 |
590 |
890 |
430 |
490 |
40 |
180 |
586 |
385 |
280 |
505 |
255 |
214 |
444.5 |
16 |
|
|
4-Φ24 |
400 |
4PW-y200l1-4 |
y20 0l1-4 |
145 |
670 |
1025 |
536 |
596 |
600 |
475 |
300 |
575 |
310 |
|
|
4-Φ24 |
产品型号 |
|
||||||||
L1 |
L2 |
L |
L3 |
d |
L4 |
h1 |
h2 |
n-d |
|
2½PW |
160 |
105 |
571 |
46 |
Φ30 |
122.5 |
180 |
200 |
4-Φ19 |
4PW |
214 |
122.5 |
658.5 |
58 |
Φ5 |
190 |
180 |
200 |

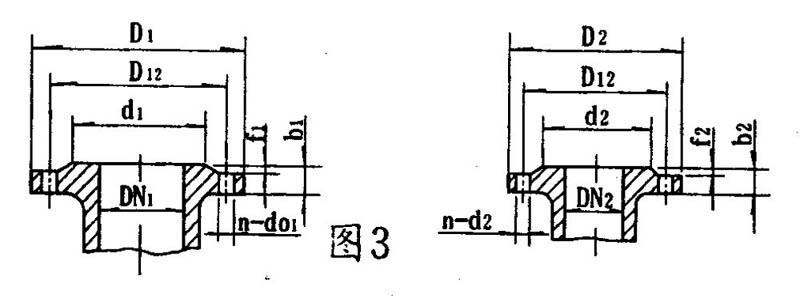

泵的进口法兰连接尺寸 图3
产品型号 |
吸入 口法兰 |
排出 口法兰 |
||||||||||||
DN1 |
d1 |
D12 |
D1 |
f1 |
b1 |
N-d01 |
DN2 |
d2 |
D12 |
D2 |
f2 |
b2 |
n-d02 |
|
2½PW |
80 |
125 |
150 |
185 |
3 |
18 |
4-Φ18 |
70 |
110 |
130 |
160 |
3 |
18 |
4-Φ14 |
4PW |
100 |
145 |
170 |
205 |
100 |
145 |
170 |
205 |
4-Φ18 |
泵的进出口锥管连接尺寸 图3
产品型号 |
吸入 口法兰 |
排出口 法兰 |
||||||||||||
DN1 |
d1 |
D12 |
D1 |
f1 |
b1 |
N-d01 |
DN2 |
d2 |
D12 |
D2 |
f2 |
b2 |
n-d02 |
|
2½PW |
100 |
158 |
180 |
220 |
3 |
20 |
4-Φ17.5 |
80 |
135 |
160 |
190 |
3 |
22 |
4-Φ18 |
4PW |
200 |
255 |
280 |
315 |
22 |
4-Φ18 |
150 |
212 |
240 |
285 |
26 |
14-Φ17.5 |
订货须知
