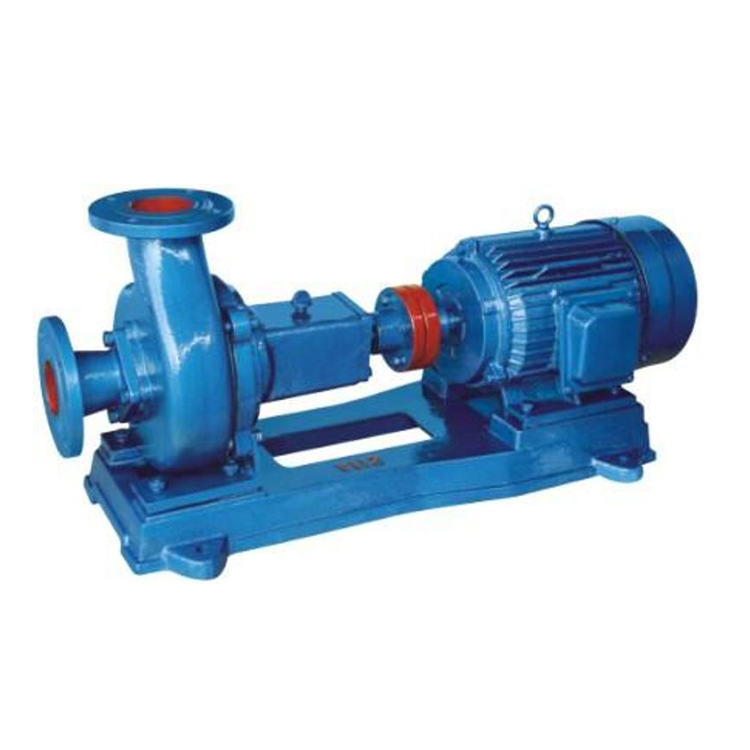

PW污水泵
故障及解决方法
故 障 |
原 因 |
解决方法 |
1、水泵不吸水,压力表及真空表指针剧烈跳动。 |
注入水泵的水不够,进水管路漏气。 |
继续注水、设法堵塞漏气处。 |
2、流量减少或扬程下降。 |
1) 水泵或进出水管阻塞。 2) 密封环或叶轮磨损严重。 3) 转速低于规定值。 |
1) 清洗泵或管路。 2) 更换损坏的另件。 3) 调整至额定转速。 |
3、水泵轴功率过大 |
1) 流量超过使用范围 2) 发生机械摩擦。 |
1) 调整流量在规定范围内运行。 2) 检查磨损原因加以消除。 |
4、水泵内部声音反常,水泵吸不上水或泵振动。 |
1) 泵吸水高度太高,吸水管阻力过大或流量水太大。 2) 吸水管路漏气。 3) 泵与电机轴不同心。 4) 有些部件螺钉松动。 |
1) 降低吸水髙度,减少吸水管路阻力,或调整出水闬阀以减少流量。 2) 消除漏气。 3) 调整果与电机轴同心。 4) 拧紧螺钉。 |
5、轴承过热。 |
1) 润滑油过多或不足,或变质。 2) 泵轴与电机轴不同心。 |
1) 加油或换油。 2) 调整泵与电机轴同心。 |
装配及拆卸
先检查各另、部件有无存在影响装配的缺陷,然后将其擦洗干净后,方可进行装配。
1、准备好纸垫、丝堵、管堵并分别将其装到各相应部件上。
2、将密封环、轴封盒、油标和油孔盖、毛毡囤分别装入泵盖、轴承体、轴承箱、轴承盖上。
3、先将轴承装入轴两端,一起装入轴承箱,然后装上轴承压盖。
4、依次装上轴承体、轴承(4PW无)油封圏及垫圈、叶轮、垫片和叶轮螺母并拧紧,然后装上泵体和泵盖。
拆卸与装配须序相反。
安装
1) 清除底座油戚及污垢,把底座放在地基上。
2) 用水平仪检查底座水平,允许用锲铁找平。
3) 用水泥浇灌底座和地脚螺栓孔眼。
4) 水泥干涸后,检查底座和地脚螺栓是否松动,合适后拧紧螺母,重新检查水平。
5) 清理底座的支持平面及水泵和电机脚平面,然后把泵与电机装上底座。
6) 检查水平与电机中心是否一致,不一致可用薄铁片调整使其同心(薄铁片不得多于3片),联轴器间应留有2-3mm间隙。
测量联轴器外园上、下、左、右其差值不得超过0.1mm,两联轴器端面间咪在园周上大与小间隙差不得超过0.3mm,泵外形及安装尺寸见图4表5.
注意事项
1) 泵进出口水管应设支承,不得以泵体作支承:
2) 出口水管路应装设闸阀;在泵吸入管路进口处应装设一般性拦污栅、防止较大的石块等物吸入泵内打坏叶片。
结构说明
型 号 |
F(mm) |
T(mm) |
底阀内径 |
备 注 |
21/2PW |
2 |
0.15~0.22 |
Φ150 |
|
4PW |
2 |
0.175~0.255 |
Φ200 |

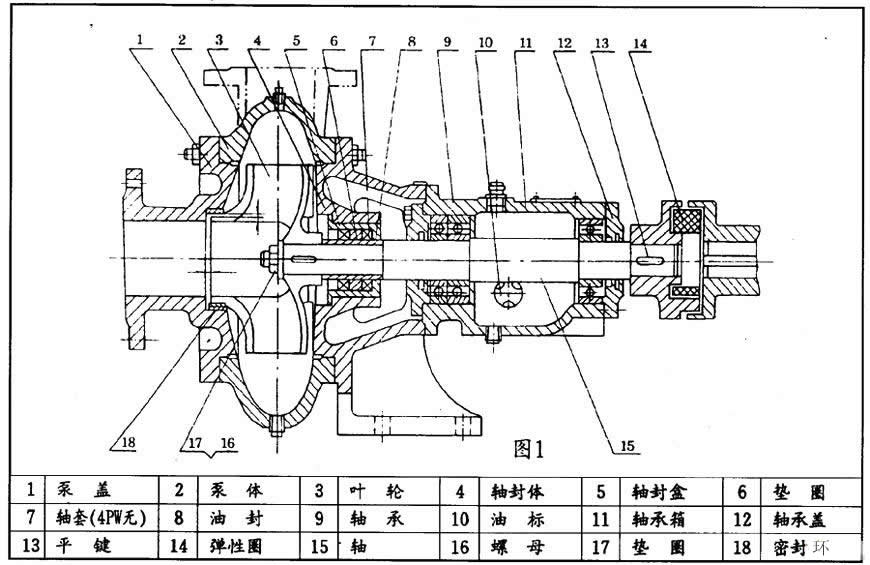

结构图
起动,停车及运转
1、起动
1)检查轴承箱内是否已加油、油位是否正常油位线.
2)检查电机旋转方向是否与泵的旋转方向一致。
3)关闭吐出口闸阀及压力表旋塞,同时经泵体上部螺孔,向泵的吸水管内灌水。
4)启动电机、并打开压力表旋塞。
5)待水泵达正常转速工作、压力表显示相应压力时,打开真空表旋塞并逐渐打开排水管路上的闸阀到需要为止。
2、停止
1) 先慢慢关闭出水管路闸阀,然后切断电源。
2) 若遇冰冻季节,停机后,打开泵体下部的四方螺塞,放空存水,以免冻裂。
3) 若长期不用,则各部件应拆开擦净,并在滑动面涂上防锈油,妥善保存。
3、运转
1) 在泵运转过程中,必须注意观察仪表、轴承发热情况,填料漏水及泵的振动、杂音等情况是否正常,如发现异常应及时处理。
2) 轴承高温度不得超过75℃。
3) 轴承油应保持在正常油位线,不能过高或过低,过低应及时加油。
4) 密封环与叶轮的配合间隙,大于以下规定值时应更换新的密封环。
吸水口直径≤100mm时,直径方向总间隙≥1.5mm时
吸水口直径>100mm时,直径方向总间咪≥2mm.

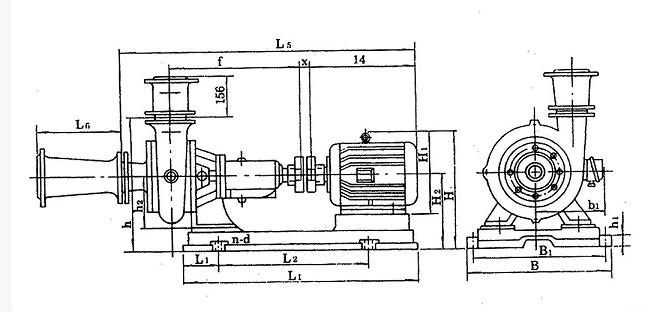

安装尺寸
泵型号 |
底座型号 |
电机 号 |
外型及安装尺寸 |
||||||||||||||||||
L1 |
L2 |
L |
B1 |
B |
H1 |
H2 |
h |
H1 |
H2 |
H |
B1 |
a |
f |
X |
L4 |
L5 |
N-d |
L6 |
|||
2½pw |
2½PW-y112M-4 |
y112M-4 |
125 |
534 |
779 |
385 |
445 |
35 |
180 |
470 |
265 |
270 |
423 |
190 |
160 |
411 |
17 |
4-Φ24 |
350 |
||
2½PW-y160M-4 |
y160M-4 |
155 |
575 |
885 |
430 |
490 |
385 |
495 |
255 |
4-Φ24 |
|||||||||||
2½PW-y180M-4 |
y180M-4 |
122 |
700 |
942 |
420 |
480 |
40 |
490 |
430 |
290 |
540 |
285 |
4-Φ24 |
||||||||
4PW |
4PW-y160M-6 |
y160M-6 |
145 |
590 |
890 |
430 |
490 |
40 |
180 |
586 |
385 |
280 |
505 |
255 |
214 |
444.5 |
16 |
4-Φ24 |
400 |
||
4PW-y200l1-4 |
y200l1-4 |
145 |
670 |
1025 |
536 |
596 |
600 |
475 |
300 |
575 |
310 |
4-Φ24 |
