产品概述
XWJ型无堵塞纸浆泵是一种新型纸浆泵,经实际使用,具有高效、无或少泄露、抗堵塞性好、运行平稳、可靠性高、结构紧凑等特点。主要体现在以下几个方面:采用半开或全开式叶轮、耐磨板与叶轮前侧间隙可调、轴封主要采用机械密封并选用高精密轴承(D级精密)及优质轴材料等,因此XWJ型纸浆泵是您理想的“好帮手”,同时您的成功也是我们始终的追求。
使用说明
XWJ型无堵塞纸浆泵起动前,应按以下要求进行检査;
各螺栓是否己紧固;轴承室内是否已注入稀油(油位高为油标中心处);
联轴器同轴度是否小于等于小Φ0.3mm,同时用手转动联轴器应感觉轻松均匀;
电机转向是否正确;
进口阀门是否全开;
出口阀门是否关闭;
密封水阀门是否开启;密封水压力要求:工作压力加上(0.3~0.5)kgf/c㎡
启动电机至额定转速后,缓慢打开出口阀门至额定工况要求(以电机运行电流为额定值的80%。为宜)。
泵在运行过程中,应注意泵的运转稳定性及密封水的冷却、冲洗情况。
当泵运行一段时间或扬程有所下降时,应注意调整叶轮前侧间隙,调节方法如下:
先松开各紧固螺母,将方头调节螺杆(见结构图)按逆时针转动至耐磨板与叶轮前侧相碰为止,然后再按顺时针将方头调节螺杆退回至1/2圈〈此时其间隙为0.8~1mm),最后拧紧各螺母。
泵停止运转时,应先关闭出口阀门,然后再关闭电机电源等。
当泵需停用一段时间时,应排尽泵内积液,以便下次使用。

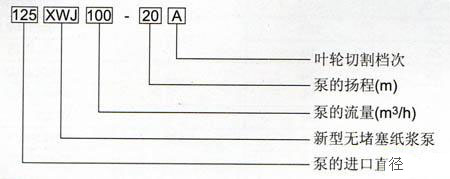

型号意义
性能参数
泵型号
|
流量(m3/h)
|
扬程 (m)
|
转速 (r/min)
|
配套电机型号 及功率(KW)
|
80XWJ25-12.5
|
|
25
|
12.5
|
1450
|
Y100L1-4/2.2
|
A
|
20
|
10
|
Y90L-4/1.5
|
80XWJ25-20
|
|
25
|
20
|
1450
|
Y100L2-4/3
|
A
|
20
|
16
|
Y100L1-4/2.2
|
100XWJ50-20
|
|
50
|
20
|
1450
|
Y132S-4/5.5
|
A
|
45
|
18
|
Y112M-4/4
|
B
|
40
|
16
|
Y112M-4/4
|
100XWJ50-32
|
|
50
|
32
|
1450
|
Y160M-4/11
|
A
|
40
|
26
|
Y132S-4/5.5
|
125XWJ100-20
|
|
100
|
20
|
1450
|
Y160M-4/11
|
A
|
90
|
18
|
Y132M-4/7.5
|
B
|
80
|
16
|
Y132M-4/7.5
|
125XWJ100-32
|
|
100
|
32
|
1450
|
Y160L-4/15
|
A
|
90
|
28
|
Y160M-4/11
|
B
|
80
|
26
|
Y160M-4/11
|
150XWJ200-20
|
|
200
|
20
|
1450
|
Y180M-4/18.5
|
A
|
180
|
18
|
Y160L-4/15
|
B
|
160
|
16
|
Y160M-4/11
|
150XWJ200-32
|
|
200
|
32
|
1450
|
Y200L-4/30
|
A
|
187
|
28
|
Y180L-4/22
|
B
|
170
|
24
|
Y180M-4/18.5
|
200XWJ400-20
|
|
400
|
20
|
1450
|
Y225S-4/37
|
A
|
380
|
18
|
Y200L-4/30
|
B
|
340
|
15
|
Y180L-4/22
|
200XWJ400-32
|
|
400
|
32
|
1450
|
Y250M-4/55
|
A
|
375
|
28
|
Y225M-4/45
|
B
|
340
|
24
|
Y225S-4/37
|

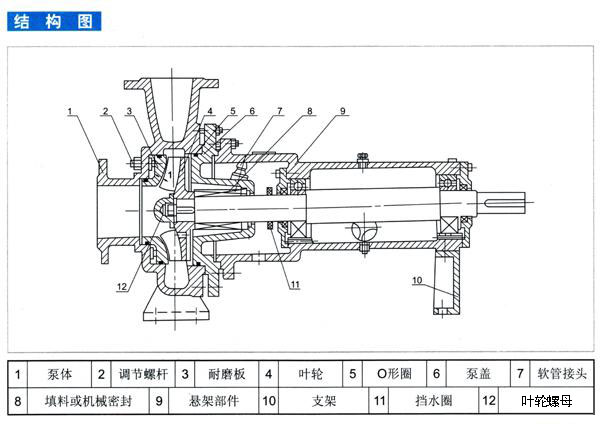

结构图
-
XWJ型无堵塞纸浆泵为单级单吸悬臂式结构,主要山泵体、叶轮、泵盖、耐磨板及悬架部件组成;
-
从电机端看,电机为顺时针方向旋转,且泵为轴向吸入,径向(中间)排出;
-
泵为后开门结构,维修时可不必拆卸进出管路;
-
泵轴由两个高精度滚动轴承支承,采用稀油润滑(20#机油);
-
轴封釆用机械密封或填料两种型式;
-
耐麿板与叶轮前侧间隙可通过调节嫘杆进行调节,以保持叶轮连续运行的高效性;
-
泵和电机由柱销联轴器直联传动。
-
-

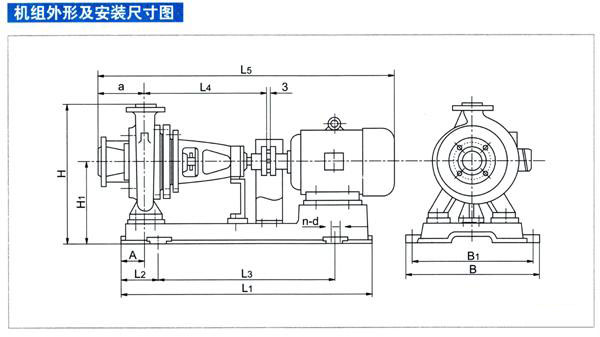

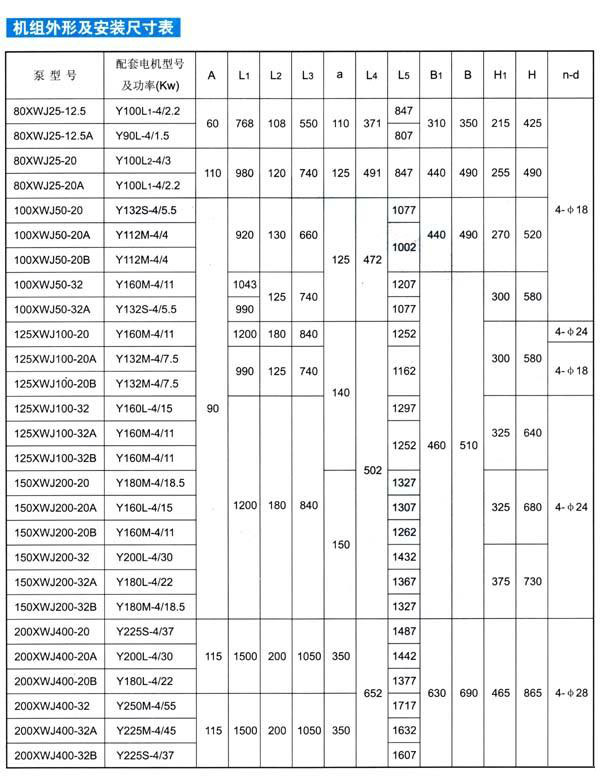

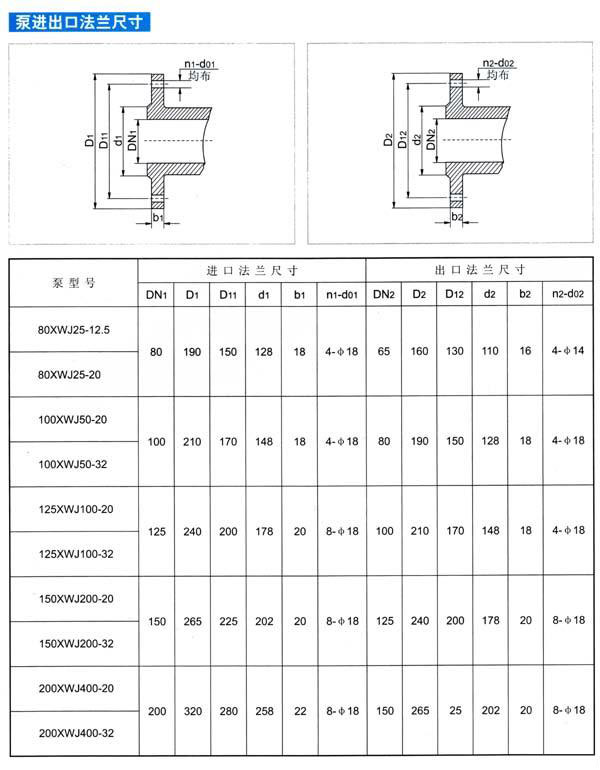

安装尺寸
-
-
订货须知
一、①产品名称与型号②口径③扬程(m)④电机功率(KW)⑥转速(r/min)⑦电压〔V〕⑧吸程(m)⑨是否带附件。以便我们的为您正确选型。
二、若已经由设计单位选定我公司的产品型号,请按产品名称与型号直接向我公司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的技术专家为您审核把关。
