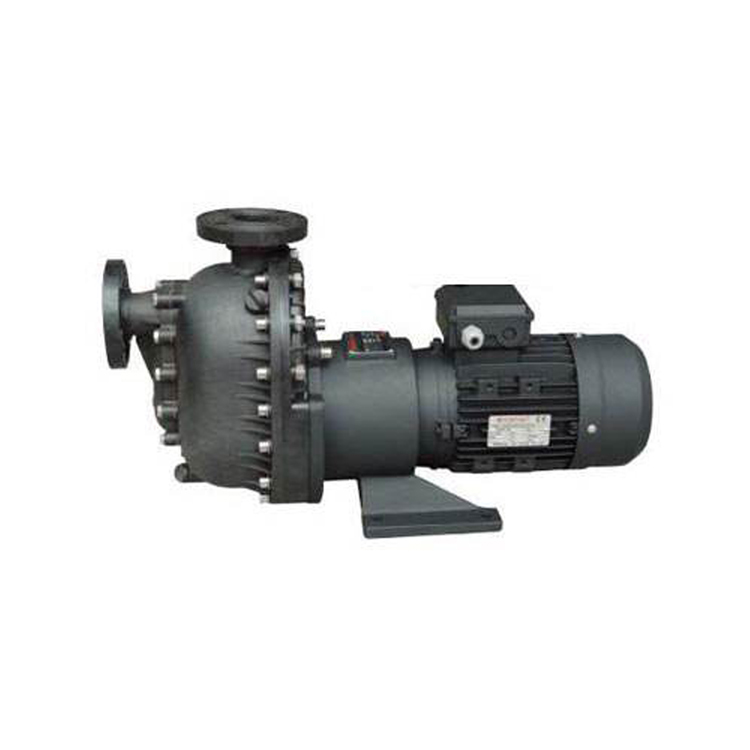

ZBF型自吸式塑料磁力泵

      ZBF型自吸式塑料磁力传动离心泵简称(自吸塑料磁力泵)自吸结构和磁力传动技术，具有自吸性能、腐蚀、无泄漏等优点。

      自吸式塑料磁力泵采用外混式轴向回水结构，泵体由吸液室、储液室、蜗壳、回流孔、气液分离室等组成，见示意图。泵启动后在离心力的作用下，吸水室中的剩余液体与进液管路中的空气被叶轮搅拌成气水混合物，混合物经蜗壳进入气液分离室，随着流速的减慢，导致气水分离，空气由泵出液口排出，液经回水孔返回泵内，经过多次循环，进液管道中的空气被排净，使泵内形成一定的真空度，达到自吸的作用。

      自吸塑料泵以静密封取代动密封，使过流部件处于完全密封状态，彻底解决了其它离心泵轴封无法避免的跑、冒、滴、漏、之弊病，过流部件的材料均采用耐腐蚀纳米聚丙烯为主要材料.塑料自吸磁力泵使用范围广,耐腐蚀性能强,使用方便等优点.该泵结构紧凑,外形美观,体积小,噪音低,运行可靠,广泛应用于石油,化工,制药,印染,电镀,食品,环保等企业的生产流程中输送不含颗粒杂质的腐蚀性液体,尤其适用于易燃,易暴,易挥发,有毒和贵重液体的输送.

型号意义

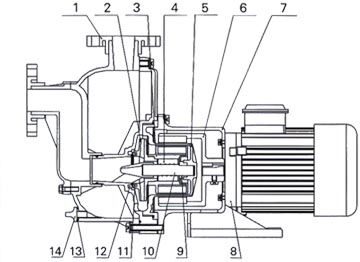

结构图

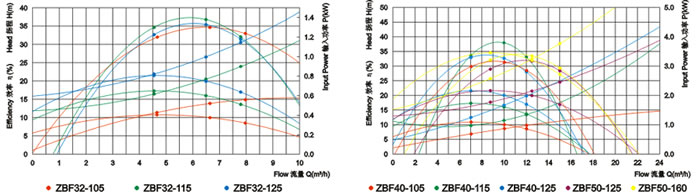

性能曲线

性能参数

安装与使用

1、自吸泵应水平安装不宜竖立，泵体不得承受管路重量，泵与管路应保持良好的密封，各紧固件无松动现象。

2、拧开泵上方的加水螺栓，加入储液水不少于泵体容积的三分之二，旋紧螺栓。

3、泵使用前应进行检查，电机转动灵活，电机旋转方向与转向标记一致，无卡滞及异常声响。

4、电机启动后，缓慢打开排出阀，待泵进入正常工作状态后，再将排出阀调到所需开度。

5、泵停止工作前，应先关闭排出阀门，然后关闭吸入管阀门。

注意事项

1、因泵轴承的冷却和润滑是靠被输送的介质，所以绝对禁止无介质运转，同时应避免在工作中途停电后再启动时所造成的无介质运转。

2、输送介质若含有固体颗粒，泵入口前要加过滤网，如含有铁磁质微粒，需加磁性过滤器（本厂有生产，属于选购件）。

3、被输送的介质及其温度应在泵材允许范围内。自吸塑料磁力泵的使用温度<60℃，进口压力不大于0.1MPa，大工作压力为0.6MPa；

4、对于输送液为易沉淀结晶的介质，使用后应及时清洗，排净泵内积液。

5、自吸塑料磁力泵长时间运行后，发现泵有异常情况（噪音大，震动加剧），应拆检轴承和端面动环的磨损情况，若轴承和泵轴的间隙、叶轮轴向窜动较大时，应更换轴承和轴向动环。
