产品概述
AFB、FB型泵是单级单吸悬臂式耐腐蚀离心泵，本公司汲取90年代各类泵的特点，结构紧凑、性能稳定、使用可靠等优点。
产品特点
新颖结构与高强度组合式单双端面机械密封，结构紧凑、性能稳定、使用可靠等优点。

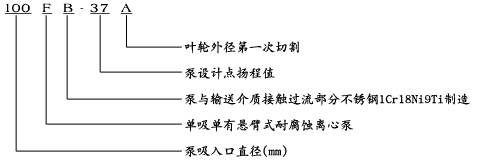

型号意义
100AFB-37A
100-泵吸入口径(mm)
AF-单吸单级悬臂式耐腐蚀离心泵。
B-泵与输送介质接触过流部分为不锈钢1Cr18Ni9Ti制造。
37-泵设计点扬程值(m)
A-叶轮外径第一次切割
产品用途
本离心泵适用输送不含固体颗粒，有腐蚀性液体。被输送介质温度为-40℃～105℃，采用双端面密封冷装置可输送介质温度为300℃以下的高温介质。广泛用于石油、化工、冶金、合成纤维、制药、食品、酿造、环保、废水处理等工业部门，也可供工矿企业及城市供水、排水之用。
本司产品全部采用计算机设计和优化处理，公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段，从而保证产品质量的稳定可靠。
性能参数
|
型号
|
流量
|
扬程
m
|
转速
r/min
|
效率
%
|
汽蚀余量
(NPSH)r
m
|
配用功率
(比重r13)
|
|
m3/h
|
L/S
|
|
25FB-16
|
3.6
|
1
|
16
|
2900
|
35
|
4
|
0.75
|
|
25FB-25
|
3.6
|
1
|
25
|
2900
|
30
|
4
|
1.5
|
|
25FB-40
|
3.6
|
1
|
40
|
2900
|
25
|
4
|
2.2
|
|
40FB-16
|
7.2
|
2
|
16
|
2900
|
50
|
4
|
2.2
|
|
40FB-20
|
7.2
|
2
|
20
|
2900
|
45
|
4
|
2.2
|
|
40FB-25
|
7.2
|
2
|
25
|
2900
|
40
|
4
|
3
|
|
40FB-40
|
7.2
|
2
|
40
|
2900
|
35
|
4
|
3
|
|
50FB-16
|
14.4
|
4
|
16
|
2900
|
62
|
3.5
|
3
|
|
50FB-25
|
14.4
|
4
|
25
|
2900
|
54
|
3.5
|
4
|
|
50FB-40
|
14.4
|
4
|
40
|
2900
|
40
|
3.5
|
5.5
|
|
65FB-25
|
28.8
|
8
|
25
|
2900
|
63
|
3.5
|
5.5
|
|
65FB-30
|
28.8
|
8
|
30
|
2900
|
60
|
3.5
|
7.5
|
|
65FB-40
|
28.8
|
8
|
40
|
2900
|
58
|
3.5
|
7.5
|
|
80FB-25
|
54.4
|
15
|
16
|
2900
|
70
|
3
|
5.5
|
|
80FB-30
|
54.4
|
15
|
25
|
2900
|
68
|
3
|
7.5
|
|
80FB-40
|
54.4
|
15
|
40
|
2900
|
66
|
3
|
15
|
|
100FB-25
|
100.8
|
28
|
25
|
2900
|
75
|
3
|
15
|
|
100FB-40
|
100.8
|
28
|
40
|
2900
|
70
|
3
|
22
|
|
100FB-65
|
100.8
|
28
|
64
|
2900
|
65
|
3
|
40
|
|
150FB-25
|
190
|
53
|
25
|
2900
|
80
|
2.35
|
22
|
|
150FB-40
|
190
|
53
|
40
|
2900
|
75
|
2.35
|
40
|

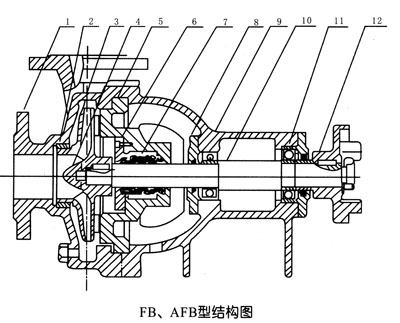

结构图
|
1
|
泵殼
|
|
|
2
|
密封環
|
|
3
|
葉輪
|
|
4
|
葉輪螺母
|
|
5
|
泵蓋
|
|
6
|
密封蓋
|
|
7
|
機械密封
|
|
8
|
軸承蓋
|
|
9
|
軸承體
|
|
10
|
泵軸
|
|
11
|
軸承
|
|
12
|
聯軸節
|

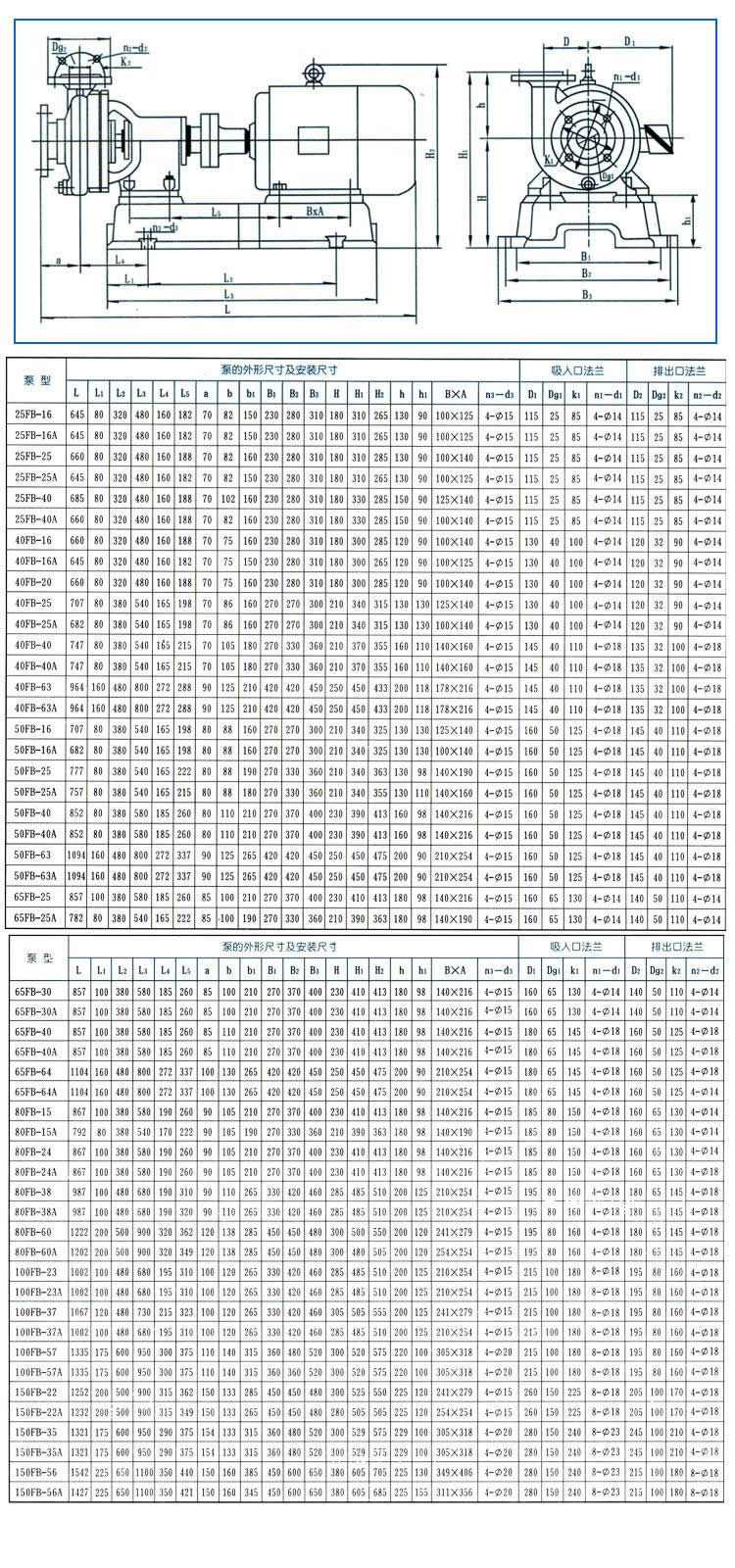

安装尺寸
一、①产品名称与型号②口径③扬程（m）④电机功率（KW）⑥转速（r/min）⑦电压〔V〕⑧吸程（m）⑨是否带附件。以便我们的为您正确选型。
二、若已经由设计单位选定我公司的产品型号，请按产品名称与型号直接向我公司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的技术专家为您审核把关。
